比如50千瓦電機，采用Y-△降壓啟動，降壓啟動時間(秒)=√50×2+4=7.07×2+4=18.14≈18秒

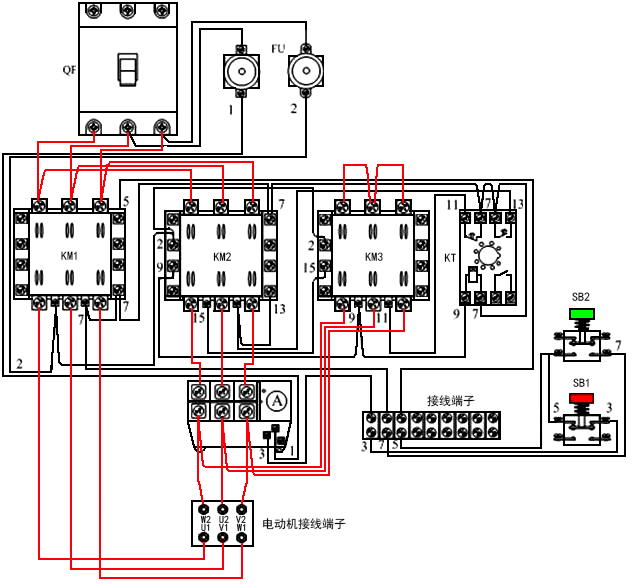

星三角降壓啟動電路電氣元件實物連接示意圖
星三角啟動一般都用在較重負載和較大功率的電機的啟動。大功率電機全壓啟動的電流約為額定電流的4-7倍，導致電網電壓波動突出，影響電網中其他用電設備的正常工作，星三角降壓啟動時電機每相繞組所加電壓由全壓時的380V變為220V，在同樣的交流阻抗下，啟動電流的最大值被限制在2被左右，可有效改善對電網電壓波動的影響。星三角降壓啟動時電機從靜止→轉動→加速→恒速，這一過程可這樣簡單理解：
1、星形啟動是將380V電壓轉變為220V電壓加在繞組上啟動，從而限制了啟動電流。
2、把電機從靜止狀態加速到某一轉速，并維持在該轉速上[該轉速可能接近電機額定值，也可能和額定轉速有一定差距，這由不同的負載決定，達到這種狀態是因為電機用經盡自己的最大能力了(如果負載較重，星形接法電機的力矩只有三角形接法電機力矩的三分之一)]。
3、然后由三角形“接力”，把已經有相當高轉速的電機，通過全壓(380V)接入迅速把電機推向額定轉速(轉換的瞬間電流雖會有跳變但已無多大的影響了)，帶動負載正常運轉。
前面告訴大家的電機星三角降壓啟動時間計算公式是個經驗公式，實際上電機星三角降壓啟動時間要根據具體的啟動電流的變化來設定的。當按下啟動按鈕，電機以星型啟動，這時開始計時，電流表指針會大幅偏轉，隨著啟動時間的延長，電流表指針會回落，這時就可以轉換三角型運行，這段時間就是電機星三角降壓啟動時間(為了保險最多再延遲2秒)。
這里提醒大家注意：如果負載較重，星形接法電機的力矩只有三角形接法電機力矩的三分之一，電機的轉速上升一定程度后不再變化，還不到電機額定轉速，此時電機的電流往往在電機額定電流的1.2倍以上，此時若不及時將電機從星形接法轉換為三角形接法，則熱繼電器將動作，那正確設置星三角降壓啟動時間就很重要了。一般來說75kW以下的籠形異步電機只要是非慣性設備，星三角降壓啟動時間不超過5秒鐘。
