工藝和工況介紹
木片倉應用屬于造紙過程中的制漿工段，制備時，皮帶將備木工段準備好的木片傳送過來，然后送入倉內，倉內中下部有蒸汽對進料的木片進行預加熱，溫度大概在100℃左右，然后再轉到下個工段對木片進行洗滌。
測量難點
該應用中的測量難點較多，主要有以下幾個方面：木片倉下部是個很高的錐體，高度達到4米(而倉體總高才為8.5米)，而且倉體內部結構復雜；濕熱的環境導致木片具有很強的粘附性，對測量會造成嚴重影響；此外，雷達料位計接管高度較高，大概400毫米左右，有保溫層，這對儀表萬向節的角度調整非常不利。
原測量問題&昌暉儀表物位解決方案
客戶之前使用的是其他品牌喇叭口天線的26GHz雷達料位計進行測量，發射角大概在10°左右，由于木片倉里有一個十字型的鐵鏈(用于使得進料分布均勻，10°發射角的雷達脈沖波避不開這些鐵鏈)，結果均出現了不同程度的問題，如測量不穩定、會跳變、誤差很大等。
經過現場考量，客戶最終決定使用昌暉儀表的80GHz雷達料位計進行測量。
昌暉80G雷達物位計測量優勢
1、抗干擾能力突出，罐體內的蒸汽、粉塵對測量沒有影響，測量穩定。由于儀表天線自帶吹掃口，通過壓縮空氣吹掃也避免了天線上形成強粘附，因此非常適用于木片倉這種粉塵夾雜著蒸汽的強粘附工況。
2、響應速度快，滿足了對罐體快速出料的實時監控。
3、2°發射角，使得雷達信號可以有效避開十字鐵鏈的影響，測量穩定、精準。該應用倉內的料是用于給后續工段進行配料的，監控到準確的高度變化才能保證后面的精準配料。

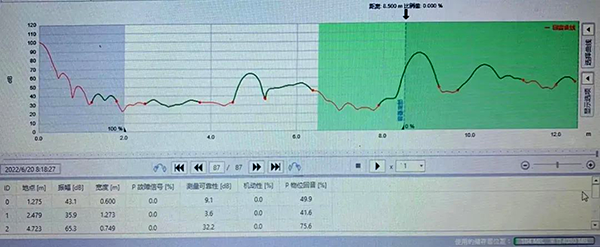

安裝好80G雷達物位計之后，我們發現空倉時，80G雷達物位計偶爾會顯示物料有2米的高度。經過現場用電腦連接80G雷達物位計發現，儀表安裝處往下4.7米的地方有個很強的虛假信號，此虛假信號的寬度為1.5米，打開觀察孔發現原來是雷達波打在了倉底錐體的斜壁，造成雷達波在此返回較強的虛假信號，如下圖所示。
回波曲線圖
通過80G雷達物位計的萬向節調整雷達波發射角度，以避開倉底錐體斜壁的影響。因為雷達安裝接管有400毫米高，角度的調整幅度非常有限，但得益于80G雷達物位計的高聚焦，小發射角，小幅的角度調整就可以使得錐體斜壁產生的虛假信號大幅衰減。角度調整后，現場觀察了半小時，料位測量準確而穩定。目前，昌暉80G雷達物位計大概用了兩年半年，運行一直都很穩定可靠，使用效果很好。
