雙法蘭液位計可用于密閉容器的液位測量和兩種不同介質的界位測量。儀表工快速將油水界面測量的雙法蘭液位變送器投入使用，需要熟練掌握雙法蘭液位計的量程及遷移量計算，昌暉儀表在本文著重聊聊這個話題。

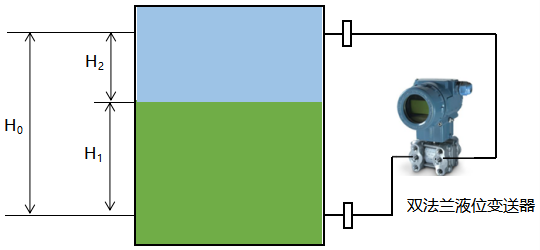

1、雙法蘭差壓變送器安裝圖
2、界位的零點為輕介質全部充滿測量高度H0，此時雙法蘭液位變送器的零點和量程計算方法詳見下面公式：
以下公式中：ρ硅油為毛細管硅油密度；H液為液位測量的高度；ρ輕為輕介質密度；ρ重為重介質密度。
所以，界位計的量程下限應按"P下限"進行負遷移。
3、界位計的量程即當重介質充滿測量高度H時，此時：
界位計的量程上限按"P上限"進行正遷移。界位的量程范圍為：
4、舉例說明
假設油水界面：ρ油=860kg/m3，水的密度為ρ水=1000kg/m3，g=9.8N/kg，高度為1.5m，硅油密度950kg/m3;
①量程范圍：1000×9.8×1.5-860×9.8×1.5=14700-12642=2058Pa=2.06kPa
②零點：860×9.8×1.5-950×9.8×1.5=12642-13965=-1323Pa=-1.32kPa
③量程：1000×9.8×1.5-950×9.8×1.5=14700-13965=735Pa=0.74kPa
5、注意事項
①一般用雙法蘭差壓變送器測界位，最好是兩種介質的密度不太接近。
②用雙法蘭差壓變送器測量界位，液體要始終高于上法蘭，否則液位也變化，界位也變化，兩個變量同時變沒法測量。
③雙法蘭差壓變送器安裝位置應易于維護，便于觀察，且靠近取壓部件。
④雙法蘭差壓變送器安裝要考慮毛細管長度的限制。
⑤雙法蘭差壓變送器安裝過程中毛細管的彎曲半徑應>50mm。
⑥雙法蘭差壓變送器安裝過程中要注意法蘭盤墊片與膜盒之間不能出現擠壓，以免影響壓力正常測量和傳遞。
⑦雙法蘭差壓變送器的毛細管應采取保護固定。懸空部分應使用40(或50)角鋼進行固定，防止因大風等外部環境造成毛細管晃動影響壓力測量和傳遞。
⑧雙法蘭差壓變送器的毛細管應有絕熱措施。在選型過程中為滿足測量介質溫度要求，毛細管充罐液分為低溫充罐液和高溫充罐液，因此必須對毛細管采取一定的絕熱措施，防止因外部環境溫度的變化影響毛細管充罐液的相態導致壓力測量偏差。
⑨雙法蘭差壓變送器若安裝在室外應考慮配套儀表保溫保護箱，將變送器測量表頭安裝至保溫保護箱內，保證測量表頭電路板及液晶顯示屏的使用溫度要求并滿足儀表防護要求。
各種界位計的應用對油水界面測量均存在一定問題，雙法蘭的差壓變動器測量界位是設計選型中可以考慮應用的一種技術方案。
在油水界面測試過程中，計量器具的精準度影響到界面的測量效果，同時油水界面的分離效果不佳，也導致無法明確分辨油水界面，給后續的生產帶來隱患。加強對石油化工生產工藝的管理，實現油水的分離，通過雙法蘭差壓變送器，精確地測量油水界面，達到了更高的計量精準程度，更好地為石油化工生產提供幫助。
