昌暉流量積算儀流量系數K值計算與參數設置

輸入為頻率信號（f）
1、質量流量計算公式：M=(3.6÷K)×ρ×f，公式中:M為瞬時流量；K為流量系數；ρ為介質密度(單位kg/m³)；f為流量計頻率輸出
2、流量積算儀參數設置必須準確
二級參數：b1=2，b2=3，b5=0，d1=0，d2=0，d3=0    一級參數：K，ρ

例1：渦街流量計測量氣體流量，頻率輸出，無補償。系統有關技術數據如下：
渦街流量計為頻率輸出(7.5548流量傳感器頻率輸出/L，數據由渦街流量計標定書上查得)；氣體密度ρ為0.85kg/m³；上下限報警輸出(瞬時流量大于500kg/h時上限報警，瞬時流量小于200kg/h時下限報警)；對應0-500kg/h量程輸出4-20mA電流信號；用戶要求瞬時流量顯示單位kg/h

流量積算儀選型型號為SWP-LK801-02-F-HL，先設置二級參數，再設置一級參數：
①二級參數設置：
b1=2，b2=3，b3=2，b4=1，b5=0，De=1，Bt=0,c1=2，c2=3，c4=0，c5=0，c6=0，c3=0，FT=0，d1=0，d2=0，d3=0，Pb1=0，KK1=1.0，Pb2=0，KK2=1.0，Pb3=0，KK3=1.0，Pb4=0.2，KK4=1.0，SL=0，SH=500，PA=0.10133，TL=不用設置，TH=不用設置，PL=不用設置，PH=不用設置，CAL=不用設置，CAH=不用設置，CAA=0，DP=3，DCA=不用設置，PV=19，ET=0，AT=0，KE=0
②一級參數設置：
CLK=0，AL1=500，AL2=200，AH1=0，AH2=0，K1=7.5548，K2=不用設置，K3=不用設置，K4=不用設置，A1=不用設置，A2=不用設置，A3=不用設置，ρ=0.85，ρ20=不用設置，DIP=2
說明：例1中的一級二級參數為儀表完整參數，因功能不同會有部分參數不予顯示。

例2：渦街流量計測量氣體流量，頻率輸出，無補償。系統有關技術數據如下：
渦街流量計頻率輸出：當頻率為1.111KHz時最大流量為450Kg/h；氣體密度ρ為0.85Kg/m³；上下限報警輸出(瞬時流量大于30kg/h時上限報警，瞬時流量小于200kg/h時下限報警)；對應0-400kg/h量程輸出4-20mA電流信號；用戶要求瞬時流量顯示單位Kg/h

流量積算儀選型型號為SWP-LK801-02-F-HL，先設置二級參數，再設置一級參數：
①注意統一計量單位
②根據公式計算流量系數K
根據質量流量計算公式：M=(3.6÷K)×ρ×f得出K=(3.6×ρ×f)÷M=[3.6×0.85×(1.111×1000)]÷450=7.5548
③流量積算儀參數設置
④二級參數：
b1=2，b2=3，b3=2，b4=1，b5=0，De=1，Bt=0,c1=2，c2=3，c4=0，c5=0，c6=0，c3=0，FT=0，d1=0，d2=0，d3=0，Pb1=0，KK1=1.0，Pb2=0，
K2=1.0，Pb3=0，KK3=1.0，Pb4=0.2，KK4=1.0，SL=0，SH=400，PA=0.10133，TL=不用設置，TH=不用設置，PL=不用設置，PH=不用設置，CAL=0，
AH=1111，CAA=0，DP=3，DCA=14，PV=19，ET=0，AT=0，KE=0
⑤一級參數：
CLK=0，AL1=430，AL2=200，AH1=0，AH2=0，K1=7.5548，K2=不用設置，K3=不用設置，K4=不用設置，A1=不用設置，A2=不用設置，A3=不用設置，ρ=0.85，ρ20=不用設置，DIP=2
說明：例2中的一級二級參數為儀表完整參數，因功能不同會有部分參數不予顯示。

輸入為頻率信號(f)，溫度補償(T，單位℃)
1、質量流量計算公式：M=(3.6÷K)×(A1＋A2×T)×f
公式中:M為瞬時流量；K為流量系數；A1和A2為常數；介質密度為ρ(ρ=A1＋A2×T,單位Kg/m³)；T為介質工作溫度(單位℃)；f為流量計頻率輸出2、流量積算儀核心參數設置必須準確
二級參數設定：b1=2，b2=3，b5=0，d1≠0，d2=0，d3=0  一級參數設定：K，A1，A2

輸入為頻率信號(f)，壓力補償(P，單位MPa)
1、質量流量計算公式：M=(3.6÷K)×(A1＋A2×P)×f
公式中:M為瞬時流量；K為流量系數；A1和A2為常數；介質密度為ρ(ρ=A1＋A2×P,單位Kg/m³)；P為介質工作壓力(單位MPa)；f為流量計頻率輸出2、流量積算儀核心參數設置必須準確
二級參數設定：b1=2，b2=3，b5=0，d1≠0，d2=0，d3=0  一級參數設定：K，A1，A2

輸入為頻率信號(f)，溫度補償(T，單位℃)，壓力補償(P，單位MPa)
1、質量流量計算公式：M=(3.6÷K)×｛ρ20×[(T0+20℃)×(P+PA)]÷[P0×(T+T0)]｝×f
公式中:M為瞬時流量；K為流量系數；ρ20為標況密度(單位Kg/m³)；T0=273.15℃；P為表壓(單位MPa)；PA為工作點大氣壓力(單位MPa)；P0＝0.10133MPa(標準大氣壓)；T為工作溫度(單位℃)；f為流量計頻率輸出。
2、流量積算儀核心參數設置必須準確
二級參數設定：b1=2，b2=3，b5=0，d1≠0，d2≠0，d3=0
一級參數設定：K，ρ20(單位Kg/m³)，PA(單位MPa)

二、線性輸入，流量積算儀流量系數K值設置技巧
1、密度單位為Kg/m³、流量輸入單位為t/h、瞬時流量M單位為t/h時，流量系數K＝1
2、密度單位為Kg/m³、流量輸入單位為t/h、瞬時流量M單位為kg/h時，流量系數K＝1000
3、密度單位為Kg/m³、流量輸入單位為m³/h、瞬時流量M單位為kg/h時，流量系數K＝1
4、密度單位為Kg/m³、流量輸入單位為m³/h、瞬時流量M單位為t/h時，流量系數K＝0.001

輸入為線性輸入(G，單位m³/h)，無補償
1、質量流量計算公式：M=K×ρ×G
公式中:M為瞬時流量；ρ為介質密度(單位Kg/m³)；K為流量系數；G為體積流量(單位m³/h)
2、如果流量計為線性質量流量輸入(單位t/h)，應先將質量流量換算為體積流量，再進行儀表二級參數CAH(必須為體積流量)設置。
3、流量積算儀核心參數設置必須準確
二級參數：二級參數設定：b1=2, b2=0, b5=0, d1=0, d2=0, d3≠0
一級參數：K，ρ(位Kg/m³)

例3：渦街流量計測量氣體流量，線性輸出，無補償。系統有關技術數據如下：
渦街流量計為4-20mA輸出，量程0-100t/h；氣體工況密度ρ為0.928Kg/m³； 上下限報警輸出(瞬時流量大于80kg/h時上限報警，瞬時流量小于20kg/h時下限報警)；對應0-100t/h量程輸出4-20mA電流信號；用戶要求瞬時流量顯示單位t/h

流量積算儀選型型號為SWP-LK801-02-A-HL-P，先設置二級參數，再設置一級參數：
①首先統一單位
②如果用戶提供的流量輸入為質量流量，應將質量流量換算為體積流量(體積流量＝質量流量÷ρ÷K)，例2中CAH=100÷0.9281÷1＝107.758m³/h
注意：假如本例中用戶要求瞬時流量顯示單位為Kg/h，則CAH=(100×1000)÷0.9281÷1＝107758.62m³/h，那么二級參數中CAH=107758.62，其余不變
③流量積算儀二級參數設置：
b1=2，b2=0，b3=2，b4=1，b5=0，c1=2，c2=3，c3=1，c4=0，c5=0，c6=1，FT=0，d1=0，d2=0，d3=2，Pb1=0，KK1=1，Pb2=0，KK2=1，Pb3=0，KK3=1，Pb4=0.2，KK4=1，SL=0，SH=100，PA=不用設置，TL=不用設置，TH=不用設置，PL=不用設置，PH=不用設置，CAL=不用設置，CAH=107758.62，CAA=0，DP=3，DCA=18，PV=19，ET=0，AT=0，KE=0
④一級參數設置：
CLK=0，AL1=80，AL2=20，AH1=0，AH2=0，K1=1，K2=不用設置，K3=不用設置，K4=不用設置，A1=不用設置，A2=不用設置，A3=不用設置，ρ=0.928，ρ20=不用設置，DIP=2

輸入為線性輸入(G，單位m3/h)、帶溫度補償(T，單位℃)
1、質量流量計算公式：M=K×ρ×G=K×(A1+A2×T)×G
公式中:M為瞬時流量；K為流量系數；ρ為介質密度(ρ=A1+A2×T)；A1和A2為常數；T為工作溫度(單位℃)；G為流量計體積流量(單位m³/h)
2、如果流量計為線性質量流量輸入（單位t/h），應先將質量流量換算為體積流量，再進行儀表二級參數CAH(CAH必須為體積流量)設置。
3、流量積算儀核心參數設置必須準確
二級參數設定：b1=2，b2=0，b5=0，d1≠0，d2=0，d3≠0
一級參數設定：K，A1，A2

例4：電磁流量計測量某液體，線性輸出，溫度補償。系統有關技術數據如下：
渦街流量計為4-20mA輸出，量程0-100m³/h；溫度補償信號來自二線制溫度變送器(4-20mA，量程程為0-300℃)，其工作電源DC24V由流量積算儀提供；上下限報警輸出(瞬時流量大于5.0t/h時上限報警，瞬時流量小于2.8t/h時下限報警)；對應0-5t/h量程輸出4-20mA電流信號；目前已知介質在100℃時密度為48.56Kg/m³；在200℃時密度為51.23Kg/m³；用戶要求瞬時流量單位t/h

流量積算儀選型型號為SWP-LK802-02-ANA-HL-P，先設置二級參數，再設置一級參數：
①首先統一單位
②計算常數A1和A2
根據密度計算公式：ρ=A1+A2×T，，結合用戶提供的已知密度和溫度的對應關系解二元一次方程，可以計算出A1=45.89，A2=0.0267
③確認流量積算儀流量系數K值
質量流量計算公式：M=K×ρ×G＝K×(A1+A2×T)×G
按以上計算公式計算出300℃時瞬時流量＝1×(45.89＋0.0267×300)×100＝5390Kg/h，因用戶要求瞬時流量單位為t/h，流量M還需要除以1000，所以流量積算儀流量系數K值最終為0.001。
④流量積算儀二級參數設置：
b1=2，b2=0，b3=2，b4=1，b5=0，De=1,Bt=2，c1=2，c2=3，c3=3，c4=0，c5=0，c6=1，FT=0，d1=2，d2=0，d3=2，Pb1=0，KK1=1，Pb2=0，KK2=1，Pb3=0，KK3=1，Pb4=0.2，KK4=1，SL=0，SH=5，PA=不用設置，TL=0，TH=300，PL=不用設置，PH=不用設置，CAL=0，CAH=100，CAA=0，DP=3，DCA=18，PV=16，ET=0，AT=0，KE=0
⑤流量積算儀一級參數設定：CLK=0，AL1=5.0，AL2=2.8，AH1=0，AH2=0，K=0.001，K2=不用設置，K3=不用設置，K4=不用設置，A1=45.89，A2=0.0267，A3=不用設置，ρ=不用設置，ρ20=不用設置，DIP=2

輸入為線性輸入(G，單位m³/h)、帶壓力補償(P，單位MPa)
1、質量流量計算公式：M=K×ρ×G=K×(A1+A2×P)×G
公式中:M為瞬時流量；K為流量系數；ρ為介質密度(ρ=A1+A2×P)；A1和A2為常數；P為工作壓力(單位MPa)；G為流量計體積流量(單位m³/h)
2、如果流量計為線性質量流量輸入(單位t/h)，應先將質量流量換算為體積流量，再進行儀表二級參數CAH(CAH必須為體積流量)設置。
3、流量積算儀核心參數設置必須準確
二級參數設定：b1=2，b2=0，b5=0，d1=0，d2≠0，d3≠0
一級參數設定：K，A1，A2

輸入為線性輸入(G，單位m³/h)、帶溫度補償(T，單位℃)、帶壓力補償(P，單位MPa)
1、質量流量計算公式：M=K×｛ρ20×[(T0+20℃)×(P+PA)]÷[P0×(T+T0)]｝×G
公式中:M為瞬時流量；K為流量系數；ρ20為標況密度(單位Kg/m³)；T0=273.15℃；P為表壓(單位MPa)；PA為工作點大氣壓力(單位MPa)；P0＝0.10133MPa(標準大氣壓)；T為工作溫度(單位℃)；G為流量計體積流量(單位m³/h)
2、如果流量計為線性質量流量輸入(單位t/h)，應先將質量流量換算為體積流量，再進行儀表二級參數CAH(CAH必須為體積流量)設置。
3、流量積算儀核心參數設置必須準確
二級參數設定：b1=2, b2=0, b5=0, d1≠0, d2≠0, d3≠0
一級參數設定：K，ρ20(單位Kg/m³)，PA(單位MPa)

例5：電磁流量計測量某液體流量，線性輸出，溫度補償。系統有關技術數據如下：
電磁流量計：4-20mA輸出，0-100m³/h(線性)
溫度變送器：Pt100，0-300℃
壓力變送器：4-20mA輸出，0-2.5MPa（表壓）
工作點大氣壓（PA）:0.10133MPa
標況密度（ρ20）：1.8Kg/m³
上下限報警輸出(瞬時流量大于1.8t/h時上限報警，瞬時流量小于1.0t/h時下限報警)
對應0-2.00t/h量程輸出4-20mA電流信號
用戶要求瞬時流量顯示單位為t/h

流量積算儀選型型號為SWP-LK802-02-AAG-HL-2P，先設置二級參數，再設置一級參數：
①注意統一計量單位
②根據流量系數K設置技巧設置K值
例4中儀表K=0.001
③流量積算儀二級參數設置：
b1=2，b2=3，b3=2，b4=1，b5=0，De=1，Bt=0,c1=2，c2=3，c3=3，c4=0，c5=3，c6=1，c3=0，FT=0，d1=6，d2=2，d3=2，Pb1=0，KK1=1.0，Pb2=0，KK2=1.0，Pb3=0，KK3=1.0，Pb4=0.2，KK4=1.0，SL=0，SH=2.00，PA=0.10133，TL=0，TH=300，PL=0，PH=2.5，CAL=0，CAH=100，CAA=0，DP=3，DCA=18，PV=16，ET=0，AT=0，KE=0
④流量積算儀一級參數設置：
CLK=0，AL1=1.8，AL2=1.0，AH1=0，AH2=0，K1=0.001，K2=不用設置，K3=不用設置，K4=不用設置，A1=不用設置，A2=不用設置，A3=不用設置，ρ=不用設置，ρ20=1.8，DIP=2
說明：例5中的一級二級參數為儀表完整參數，因功能不同會有部分參數不予顯示。


---



三、差壓輸入（未開方），流量積算儀流量系數K設置技巧

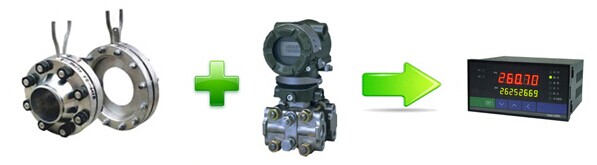

差壓式流量計由標準節流裝置和差壓變送器組成，輸出信號通常為4-20mA，多數用戶會選擇不帶開方運算的差壓變送器(帶開方運算輸出的差壓變送器精度會有所降低)。在我國經常使用的差壓式流量計有畢托巴流量計、孔板流量計、V錐流量計、阿牛巴流量計、威迪巴流量計、鉆石巴流量計、德爾塔巴流量計、多孔平衡流量計等，昌暉流量計積算儀SWP-LK系列與這些差壓流量計配套使用時，可參考以下案例設置流量系數K值和儀表參數。

輸入為差壓輸入(△P,未開方，單位MPa)
1、質量流量計算公式：
M=K×（ρ×△P）^0.5
K=3.998589×α×ε×d^2         （公式中流量M單位為kg/h，△P單位為MPa）
K=0.1264×α×ε×d^2             （公式中流量M單位為kg/h，△P單位為kPa）
K=0.003998595×α×ε×d^2    （公式中流量M單位為kg/h，△P單位為Pa）
公式中:M為瞬時流量(單位kg/h)；K為流量系數；ρ為介質密度(單位Kg/m³)；△P為變送器差壓差壓(指差壓變送器4-20mA輸出對應的量程，單位可以為MPa、kPa或mmH2O)；α為節流裝置流量系數；ε為節流裝置膨脹系數；d為節流裝置工況下節流件開孔(單位mm)。
2、流量系數K可以根據以上標準公式計算得出，也可以根據相應的質量流量計算公式求。
3、流量積算儀核心參數設置必須準確
二級參數設定：b1=2，b2=1，b5=0，d1=0，d2=0，d3≠0
一級參數設定：K，ρ(單位Kg/m³)

例6：孔板測量鍋爐給水流量，無補償。系統有關技術數據如下：
流量信號來自差壓變送器4-20mA輸出，差壓變送器量程0-100kPa；帶上下限報警(流量高于10t/h上限報警，流量低于4t/h下限報警)；對應0-12t/h量程輸出4-20mA電流信號；孔板計算書提供以下信息：孔板刻度流量(差壓△Pmax時)為12.00t/h；軟水工況密度ρ為957.6992kg/m³；孔板膨脹系數ε=1.000000；孔板流量系數α=0.618517；孔板20℃開孔d=22.235mm

流量積算儀選型型號為SWP-LK801-02-A-HL-P，先設置二級參數，再設置一級參數：
①首先統一單位，再計算流量系數K
A、根據相應的質量流量計算公式求出儀表流量系數K
K=M÷(ρ×△P)^0.5
M為瞬時流量(單位kg/h)；K為流量系數；ρ為介質密度(單位Kg/m³)；△P為變送器差壓差壓(單位MPa)
例6中要求瞬時流量單位為t/h時，K=K=M÷(ρ×△P)^0.5=12÷(0.1×957.6992)^0.5=12÷9.7862107=1.226257；
假如本例中瞬時流量單位要求為kg/h，則K=M÷(ρ×△P)^0.5=12×1000÷(0.1×957.6992)^0.5＝1226.257
B、根據孔板參數計算流量系數K
M=K×(ρ×△P)^0.5=3.998589×α×ε×d^2×(ρ×△P)^0.5
其中K=3.998589×α×ε×d^2(公式中流量M單位為kg/h，△P單位為MPa，密度ρ單位為kg/m³)
K=3.998589×0.618517×1×22.267×22.267÷1000=1.226257

②流量積算儀需要設置參數：
二級參數：b1=2，b2=1，b3=2，b4=1，b5=0，De=1,Bt=2,c1=2，c2=3，c3=2，c4=不用設置，c5=不用設置，c6=2，FT=0，d1=0，d2=0，d3=2，Pb1=0，KK1=1.0，Pb2=0，KK2=1.0，Pb3=0，KK3=1.0，Pb4=0.2，KK4=1，SL=0，SH=12，PA=不用設置，TL=不用設置，TH=不用設置，PL=不用設置，PH=不用設置，CAL=0，CAH=100，CAA=0，DP=不用設置，DCA=2，PV=16，ET=0，AT=0，KE=0
一級參數：CLK=0，AL1=10，AL2=4，AH1=0，AH2=0，K1=1.226257，K2=不用設置，K3=不用設置，K4=不用設置，A1=不用設置，A2=不用設置，A3=不用設置，ρ=957.6992，ρ20=不用設置，DIP=2

輸入為差壓輸入(△P,未開方)，溫度補償(T，單位℃)
1、質量流量計算公式：M=K×[(A1+A2×T)×△P]^0.5
公式中:M為瞬時流量(單位kg/h)；K為流量系數；A1和A2為常數；T為工作溫度(單位℃)；；△P為變送器差壓差壓值(單位MPa)。
說明：流量積算儀流量系數K可以根據以上標準公式計算得出，也可以根據相應的質量流量計算公式求出。
2、流量積算儀參數設置必須準確
二級參數設定：b1=2，b2=1，b5=0，d1≠0，d2=0，d3≠0
一級參數設定：K，A1，A2

輸入為差壓輸入(△P,未開方)，壓力補償(P，單位為MPa)
1、質量流量計算公式：M=K×[(A1+A2×P)×△P]^0.5
公式中:M為瞬時流量(單位kg/h)；K為流量系數；A1和A2為常數；P為工作壓力(單位MPa)；△P為變送器差壓差壓值(單位MPa)。
說明：流量積算儀流量系數K可以根據以上標準公式計算得出，也可以根據相應的質量流量計算公式求出儀表流量系數K＝M÷[(A1+A2×T)×△P]^0.5。
2、流量積算儀參數設置必須準確
二級參數設定：b1=2，b2=1，b5=0，d1=0，d2≠0，d3≠0
一級參數設定：K，A1，A2

輸入為差壓輸入(△P,未開方)，溫度補償(T，單位℃)，壓力補償(P，單位為MPa)
1、質量流量計算公式：M=K×｛ρ20×[(T0+20℃)×(P+PA)]÷[P0×(T+T0)]×△P｝^0.5
                    K=M÷｛ρ20×[(T0+20℃)×(P+PA)]÷[P0×(T+T0)]×△P｝^0.5
公式中:M為瞬時流量；K為流量系數；ρ20為標況密度(單位Kg/m³)；T0=273.15℃；P為表壓(單位MPa)；PA為工作點大氣壓力(單位MPa)；P0＝0.10133MPa(標準大氣壓)；T為工作溫度(單位℃)；△P為變送器差壓差壓值(單位MPa)
說明：流量積算儀流量系數K可以根據以上標準公式計算得出，也可以根據相應的質量流量計算公式求出儀表流量系數K＝M÷[(A1+A2×T)×△P]^0.5。
2、流量積算儀參數設置必須準確
二級參數設定：b1=2，b2=1，b5=0，d1≠0，d2≠0，d3≠0
一級參數設定：K，ρ20(單位Kg/m³)，PA(單位MPa)

例7：孔板測量某氣體流量，差壓輸入，帶溫度和壓力補償。系統技術指標如下
差壓變送器：4-20mA，量程0-80kPa(未開方)
壓力變送器：1-5V，量程0-4MPa(表壓)
溫度變送器：4-20mA，量程0-500℃
工作點大氣壓力(PA)：0.08MPa
標況密度：ρ20=2Kg/m³
當壓力P=3MPa、溫度T=300℃時，最大流量G=100m³/h
要求流量小于5m³/h時流量不累計
瞬時流量單位為Kg/h

流量積算儀選型型號為SWP-LK802-02-AAA-HL-2P，先設置二級參數，再設置一級參數
