1、儀表伴熱類型
①熱水伴熱
在條件許可的情況下應優先采用熱水伴熱，在熱水伴熱滿足不了要求的情況下選擇蒸汽伴熱。在蒸汽源和熱水源均難以解決的場合可以考慮用電伴熱。
熱水伴熱無法滿足要求的情況有兩種：一是特殊介質的場合，如含有硫黃的介質需要伴熱超高100℃；二是被伴熱系統 的位置比較高，熱水壓力不能滿足較高的壓頭損失的場合。
②蒸汽伴熱
蒸汽伴熱采用伴熱管引用蒸汽產生熱量，一般采用低壓蒸汽。
③電伴熱
電伴熱電壓一般為AC220V。目前國內尚無有關電伴熱應用方面的標準規范。
④自伴熱
自伴熱是將儀表測量管沿具有一定表面溫度的工藝管道或設備敷設并保溫，利用工藝管道或自身的熱量達到防凍凝的目的。
⑤儀表伴熱類型比較
儀表伴熱類型比較見表1。

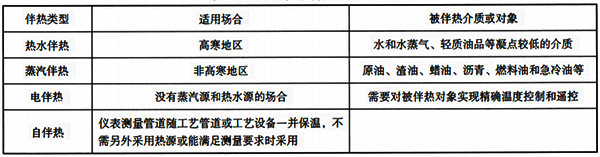

表1 儀表伴熱類型對比
2、儀表伴熱方式
①熱水伴熱和蒸汽伴熱宜分為重伴熱和輕伴熱。輕伴熱：伴熱管線與儀表設備和導壓管之間應保持1~2mm的間距，可用橡膠石棉板等按約200mm的距離隔離；重伴熱：伴熱管線緊貼儀表設備和導壓管敷設。

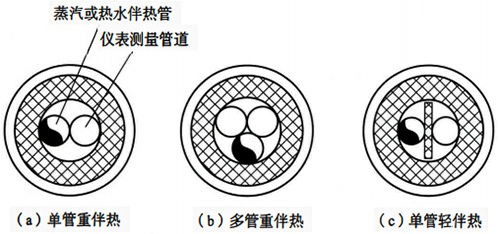

②在被測介質易凍結、冷凝、結晶的場合，儀表測量管道應采用重伴熱；重伴熱的結構參見圖1(a)和(b)，伴熱管道應緊密接觸儀表測量管道。
③當重伴熱可能引起被測介質汽化、自聚或分解時，應采用輕伴熱或絕熱。輕伴熱的結構參見圖1(c)。
