昌暉儀表在本文對相關規范中對電纜穿線管敷設要求做個知識匯總，詳細介紹電纜穿線管施工工序及施工要求，供大家參考學習。
1、電纜穿線管施工工序
2、施工具體要求
①施工前應熟悉圖紙，根據現場實際情況優化電纜穿線管敷設路徑。
②出庫檢查電纜穿線管材質必須合格，有出廠合格證，設計有特殊要求時必須符合設計要求。
③電纜穿線管彎制應采用冷彎法，薄壁管宜采用彎管器冷彎。彎制保護管時，應符合下列規定：
◆彎成角度不應小于 90°;
◆彎曲半徑應符合下列要求：穿無鎧裝的電纜且明敷設時，不應小于穿線管外徑的6倍；穿鎧裝電纜以及埋設于地下或混凝土內時，不應小于穿線管外徑的10倍；
◆電纜穿線管彎曲處不應有凹陷、裂縫和明顯的彎扁；
◆單根電纜穿線管的直角彎不得超過2個。

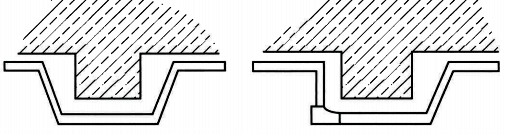

④電纜穿線管的直線長度超過30m或彎曲角度的總和超過270°時 ，中間應加裝穿線盒。遇梁柱時，配管方式應如圖所示，不得在混凝土梁柱上鑿孔或鋼結構上開孔，可采用預埋穿線管方法。
⑤明配電纜穿線管應排列整齊，宜用鍍鋅U形螺栓或管卡固定牢固，如圖所示。

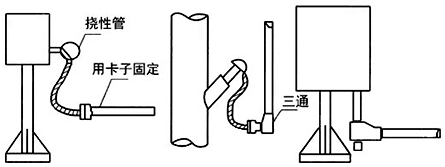

⑥電纜穿線管與就地儀表盤、儀表箱、接線箱、穿線盒等部件連接時，應有密封措施，并將管固定牢固。與檢測元件或就地儀表之間宜采用撓性管連接，當不采用撓性管連接時，管末端應加護線帽。穿線管從上向下敷設時，在最低點應加排水三通。儀表及儀表設備進線口應用電纜密封接頭密封(SH/T3521-2013《石油化工儀表工程施工技術規程》第8.4.7條規定)，如圖所示。
⑦保護管之間及保護管與連接件之間，應采用螺紋連接，管端螺紋的有效長度應大于管接頭長度的50%，并保持管路的電氣連續性。當保護管埋地敷設時，宜采用套管焊接，并應做防腐處理。
⑧暗配穿線管應按最短距離敷設，埋入墻或混凝土的深度與其表面的凈距離應大于15mm。
⑨埋地穿線管與公路、鐵路交叉時，管頂埋入深度應大于1m，與排水溝交叉時，管頂離溝底凈距離應大于0.5m，并延伸出路基或排水溝外1m以上。電纜穿線管與地下管道交叉時，與管道的凈距離應大于0.5m，過建筑物墻基應延伸出散水坡外0.5m。
⑩當電纜穿線管穿過樓板時，應有預埋件，當需在樓板或鋼平臺開孔時，不得切斷樓板內的鋼筋或平臺鋼梁。穿墻電纜穿線管或保護罩兩端延伸出墻面的長度，不應大于30mm。
?在戶外和潮濕場所敷設穿線管，應采取防雨或防潮措施。
?在有粉塵、液體、蒸汽、腐蝕性或潮濕氣體位置敷設的電纜穿線管，其兩端管口應密封。
