怎樣正確選用智能電動執行機構？昌暉儀表分享的智能電動執行機構選型要點能幫助到大家。
1、智能電動執行機構扭矩(或推力)和功率的確定
電動閥門可由閥門廠家成套組裝智能電動執行機構或由智能電動執行機構成套組裝閥門， 其中涉及扭矩(或推力)匹配的問題。閥門的扭矩(或推力)可以根據最大壓差、摩擦系數等參數計算或?qū)嶋H測量出來，計算結果可用于智能電動執行機構選型的估算。
在智能電動執行機構選型時，智能電動執行機構輸出扭矩(或推力)應不小于閥門最大壓差扭矩(或推力)×1.5倍安全系數，且智能電動執行機構輸出的最大扭矩不應對閥門造成損壞，輸出的最小扭矩能保證閥門的正常開啟，輸出扭矩需在現場可調。
根據智能電動執行機構的選型表確定合適的電動執行機構后即可確定用電功率。
為了方便設計快速選型，部分口徑、壓力等級的角行程閥門(球閥)與天津奧美AM6系列部分回轉電動執行機構選型可參表1；部分直行程閥門(閘閥)與天津奧美AM6系列多回轉智能電動執行機構選型可參考表2。
表1 部分口徑、 壓力等級角行程閥門與智能電動執行機構選型參考表(舉例)
注：①150Ib的固定球閥全關閉壓差取1.89MPa、3001b的固定球閥全關閉壓差取4.96MPa參與扭矩計算，并乘以1.5倍的安全系數；
②僅供智能電動執行機構初步選型參考，閥門配套具體執行機構還應以實際測量扭矩進行配套選擇；
③球閥扭矩?cái)?shù)據參考自貢高壓閥門股份有限公司產品；
④小扭矩的智能電動執行機構90° 回轉時間可根據表格中的數據進行選擇；
⑤功率相同、輸出扭矩不同的智能電動執行機構為相同電機配不同減速比的減速傳動機構；
⑥不同的減速箱機械結構90° 回轉時間也不同，如AM6P-500(行星齒輪)和AM6P-250(蝸輪蝸桿 )。

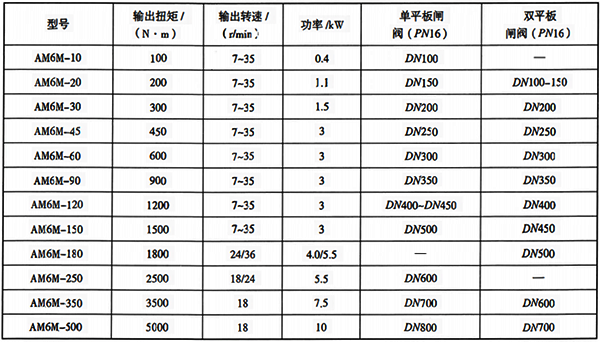

表2 部分直行程閥門與智能電動執行機構選型參考表(舉例)
備注：①智能型電動執行機構300N·m以上設置了外置減速箱；
②本表格僅供智能電動執行機構初步選型參考，閥門配套具體執行機構還應以實際測量扭矩進行配套選擇；
③本表格閘閥扭矩?cái)?shù)據參考中德產品。
2、閥門全行程時間的計算
①角行程閥門全行程動作時間可查看配套的部分回轉電動執行機構90° 回轉時間，當采用多回轉智能電動執行機構外配減速箱時，90° 回轉時間為：角行程執行機構的全行程時間(s/90°)=(15×減速箱的減速比)/多回轉執行機構的輸出軸轉速
② 螺桿做旋轉運動的直行程閥門(如閘閥等)配套多回轉智能電動執行機構全行程動作時間為：全行程時間={[行程/(螺距×螺紋頭數)]/輸出轉速}×60(s)，其中閥門行程、閥桿螺距單位為 mm ; 轉速單位為r/min
例如某智能電動開關型雙平板閘閥，行程為480mm,閥桿螺距為9mm，雙頭螺紋，智能電動執行機構輸出轉速為55r/min，則此閥門全行程動作時間為：T=[480/(9×2)÷55]×60=29(s)
3、智能電動執行機構故障位置
①小扭矩(或推力)的智能電動執行機構
小扭矩的智能電動執行機構帶備用電源，其備用電源是由許多“超級電容”組成，存儲的能量能使閥門斷電后回到故障位置(全開、全關、保位或指定位置)。
小扭矩的智能電動執行機構可采用24VDC回路供電的方式，其執行機構具有Exia IICT4防爆認證，4-20mA控制信號和反饋信號均可為本安信號，同時可疊加HART實現多參數的傳輸。
部分廠家小扭矩電動執行機構還可以?xún)?nèi)置復位彈簧實現故障位置。
②大扭矩(或推力)的智能電動執行機構
因后備電源體積大、成本高、實現復雜，故大扭矩(或推力)的智能電動執行機構其故障位置未保位。在沒有氣源的情況下要實現故障開或者故障關，可選用電液聯動執行機構。
③有限故障安全型智能電動執行機構
選自天津奧美有一款有限故障安全型電動執行機構，是一種性?xún)r(jià)比很高的提升安全性的產品。有限故障安全型電動執行器安裝在現場，通過自身配備的檢測裝置，能及時發現周邊的火焰、溫度異常、通信失效等危險并及時通報控制室，在指定時間內沒有得到有效控制信號就會自動采取安全措施，將 控制閥運行到安全位置。只要?jiǎng)恿﹄娫礇](méi)有失效，都是安全的，因此也稱作有限故障安全型。
