外測液位計分類
1、外貼式液位計

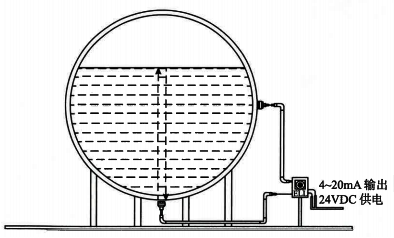

外側液位計采用聲吶回波測距原理，在容器底部的液位測量頭發射超聲波，在罐內液體介質內傳播，到達液面反射形成回波，由變送器分析、處理回波信號，得到回波形成的時間，根據公式：高度(H)=速度(S)×時間(T)/2計算，得出液位。外測液位計原理如下圖所示。
2、外貼式液位開關

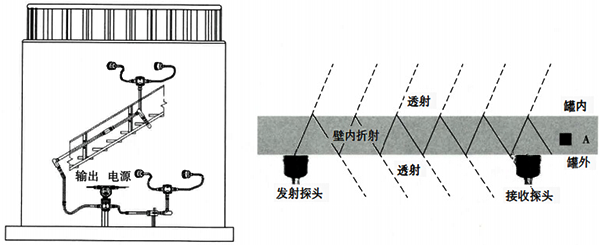

外測液位開關利用超聲波壁內傳播衰減原理，一個監測點用兩個探頭來實現監測，一個是發射探頭，一個是接收探頭；發射探頭發射超聲波，超聲波向液體中和向氣體中的透射率不同，被監測點有液或無液時，接收探頭接收到不同的剩余能量，儀表根據能量值的差別顯示有液或無液狀態。外測液位開關原理如下圖所示。
外測液位計優點和局限性
1、外測液位計優點
①完全非接觸式液位計，可以在罐體外部實現罐體內液位的 連續準確測量。無須在罐壁上動火、開孔，不用任何法蘭連接，完全不接觸罐內介質，不受罐內液體介電常數、波動、壓力、溫度、密度等變化的影響。
②可用于苛刻的工況。超 高壓容器、高純度介質，外置式液位計不受介質壓力的影響進行可靠測量；對于腐蝕性介質液位測量非常理想。
③維護簡單。實現在線維護，不影響生產。可在線安裝每臺液位計，不需要停產、清罐，不在容器上開孔。
④環保。不開孔、不用法蘭，無泄漏點，不會污染環境。
2、外測液位計局限性
①外測液位計不宜用于測量懸濁液、乳濁液；不宜測量黏度過高的液體介質。
②外測液位計不宜測量低于-60℃，高過250℃的液體介質。
③容器內液位測量頭垂直方向不能有遮擋物。
外測液位計應用場合
外測液位計適用于各種壓力容器及球罐、臥罐、立罐、香腸罐的液位測量。特別適用于劇毒、強腐蝕性、易燃易爆介質的液位測量。
外測液位計選型注意事項
1、探頭安裝位置有夾層、夾套不能使用。
2、當容器材質為非金屬或有非金屬襯里時，不推薦使用。
3、外測液位計被測容器壁厚度應小于100mm；外測液位開關被測容器壁厚應小于70mm。
4、外測液位計盲區100-1000mm，視測量范圍而定。
外測液位計安裝注意事項
1、外測液位計測量探頭通常安裝于容器底部，校準探頭通常安裝與容器中部，特殊工況可咨詢昌暉儀表制造有限公司給出針對性解決方案。
2、外貼液位測量頭安裝表面需打磨平整光亮無銹蝕，無漆層，無銹坑。
3、外貼液位測量頭安裝后需嚴格密封。
4、外貼液位變送器及液位開關主機安裝需盡量選擇避免陽光直射處或加防射罩。
外測液位計調試注意事項
需被測罐內有30%以上液體。
