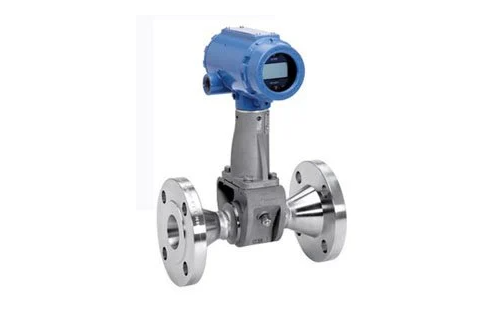

羅斯蒙特8800D系列渦街流量計設計獨特、易于安裝、無需破壞過程密封即可更換傳感器、泄漏幾率低并且還能夠承受較高過程壓力和溫度，可適應液體、氣體、蒸汽和腐蝕性應用。
昌暉儀表在本文主要介紹羅斯蒙特8800D系列渦街流量計的基本安裝，按照安裝說明規范操作是確保實現最佳性能的關鍵步驟。帶MTA、MPA或MCA選項的渦街流量計安裝后續單獨進行詳細說明。
在任何應用中開始安裝流量計之前，應綜合考慮具體應用、流量計口徑、接液材料、安裝位置和環境因素等各個方面。
1、一般考慮因素
工藝管線的設計應保證渦街流量計本體始終充滿過程流體，渦街流量計本體的上游和下游側應有足夠長度的直管段，應把閥門安裝在渦街流量計的下游。
2、流量計朝向
渦街流量計安裝的理想朝向取決于過程流體、環境因素以及附近的其他設備。
①豎直安裝
在測量液體流量時，豎直向上位置安裝，通常是優選安裝方式。自下而上流動能確保流量計本體始終保持充滿狀態，并且流體中的任何固體會均勻分布。
羅斯蒙特8800D系列渦街流量計在測量氣體或蒸汽流量時，可以選擇豎直向下位置安裝。對于液體，應盡可能避免這種應用方式，雖然通過適當的管道設計能夠實現這種方式。

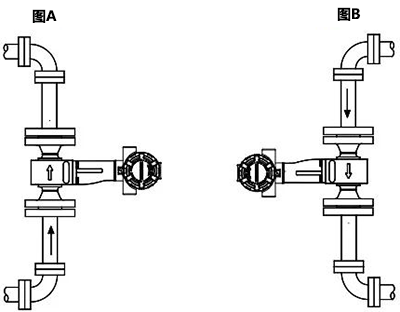

A. 測量液體或氣體；B. 測量氣體。
②水平安裝
◆對于水平安裝，首選朝向是把電子裝置安裝在管道的側面。
◆在測量液體的應用中，這能夠保證任何混入空氣或固體不會沖擊漩渦發生器和干擾發生體頻率。
◆在測量氣體或蒸汽的應用中，這能夠保證可能夾帶的液體 (例如冷凝物)或固體不會沖擊漩渦發生器和干擾發生體頻率。

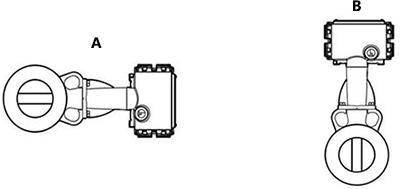

A. 首選 - 電子部件位于側面；B. 可接受 - 電子部件位于上方。
③高溫安裝
流量計本體安裝后應使電子部件位于管道側面或管道下方。如必要，需要在管道周圍增加隔熱層，為了避免高溫損壞流量計的電子部件，電子部件支架和電子部件外殼不應加隔熱層，并在電子部件支架周圍留出至少25 毫米的空隙，務必確保電子部件溫度保持不高于 85°C。

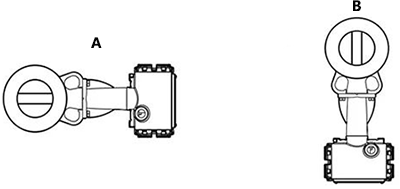

A. 首選 - 電子部件位于側面；B. 可接受 - 電子部件位于下方。
④蒸汽安裝

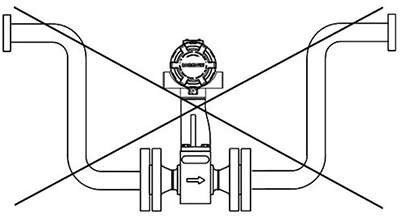

對于測量蒸汽的應用，羅斯蒙特8800D系列渦街流量計應避免如下圖所示的安裝方式。這種方式會造成冷凝液積聚，從而在啟動時可能導致水錘問題。水錘作用的大力可能使傳感機構承受過大應力，致使傳感器永久損壞。
3、直管段要求
渦街流量計安裝時，上游直管段的最小長度應為10倍管徑(10D)，下游直管段的最小長度應為5倍管徑(5D)。
為了達到參考精度，上游直管段需要達到35D，下游直管段需要達到5D。當上游直管長度在10D和35D之間時，K 系數的值最多會上移 0.5%。
4、溫壓補償方式
當把壓力變送器和溫度變送器與羅斯蒙特8800D渦街流量計結合使用以實現質量流量補償時，應把溫度變送器和壓力變送器安裝在渦街流量計的下游。
推薦安裝：壓力傳感器下游4D， 溫度傳感器下游6D。

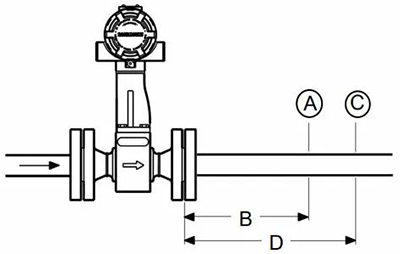

A. 壓力變送器；B. 四倍直徑下游直管；C. 溫度變送器；D. 六倍直徑下游直管。
5、流量計接地
通常情況下，羅斯蒙特8800D系列渦街流量計不需要接地。但是，正確接地能夠消除噪音對電子部件的可能影響，建議按照國家和當地規范把流量計本體和變送器正確接地。
若選擇瞬變防護選件(T1)，則必須完善接地，以實現正確的低阻抗接地。
6、環境考慮因素
羅斯蒙特8800D系列渦街流量計安裝應避免選擇環境溫度過高或過低的位置和管道震動過大的區域(除非后續做好管道支撐)，以最大限度地延長流量計的使用壽命。
例如：配有一體式安裝的電子部件的震動劇烈的管線、在溫暖氣候中安裝在陽光直曬的位置、以及在寒冷氣候中安裝在戶外位置，這些都可能導致維護量增加和流量計使用壽命縮短。
雖然羅斯蒙特8800D系列渦街流量計的信號調整功能可提高抵抗高噪音的能力，也應避免把流量計或其接線布置在產生高強度電磁場和靜電場的設備附近。
