◆ANSI/ISA-101.01-2015《過程自動化系統的人機界面》
本標準針對設備和自動化過程的人機界面(HMI)。如果遵循了標準、推薦做法和方法，結果應能使用戶更加有效，從而提高安全性、質量、生產力和可靠性。
本文件中的建議適用于任何使用HMI與控制系統接口的過程，包括但不限于連續、批量和離散過程。根據流程類型的不同，在滿足特定需求方面可能存在差異。
◆ISA-TR101.01-2022《HMI理念》
本技術報告旨在支持標準ANSI/ISA-101.01-2015過程自動化系統的人機界面。本技術報告的目標是就如何實施標準HMI理念子條款中描述的建議和要求提供指導。它概述了潛在的方法，并供了可以包含在HMI理念中的具體示例，以便正確管理系統標準、設計、實施、操作和連續工作流程生命周期步驟。
◆ISA-TR101.02-2019《HMI可用性和性能》
本ISA技術報告涉及HMI(人機界面)的規格、設計、實施細節和管理(推薦實踐)，重點是可用性和性能。它解釋了ANSI/ISA-101.01-2015標準如何應用于確定最佳解決方案，以便使用已被證明有效的示例實現流程目標。
ISA-101標準涵蓋了HMI生命周期，包括所有一般概念，直到其退役，應用實用和管理方法。
擁有自動化流程的目的是根據安全、性能、流程改進、可用性、可重復性和其他相關因素來增強流程操作。HMI是用戶與流程本身交互的主要界面，他們有機會促進操作或混淆用戶。本技術報告旨在為ISA-101標準的使用提供指導，因?yàn)樗m用于可用性和性能，并適當考慮了整個行業開發的其他指導文件。
除了供應商提供的功能和特性外，用于提高可用性和性能的HMI增強通常與額外的規格、自定義設計、實施和管理考慮因素有關。本技術報告旨在包括HMI生命周期中這些考慮因素的示例，包括審計、驗證和變更管理(MOC)的持續工作流程。

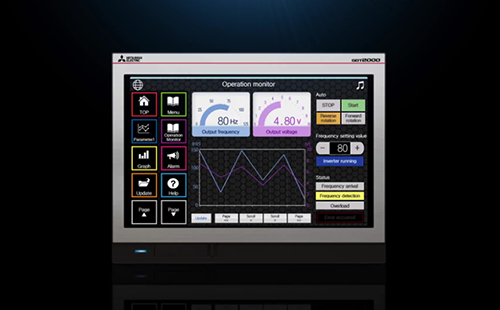

那么什么是高性能HMI呢？
1、正確使用顏色
高性能HMI是以灰度開發的，色彩旨在吸引人們的注意力。紅色和綠色表示運行或不運行的日子已經一去不復返了。在灰度屏幕中，使用顏色是為了非常快速地指示異常情況。研究表明，僅使用顏色就可以在報警發生之前檢測異常情況方面提高 48%。
2、提供信息，而不只是數據
溫度顯示為279.2℃，是合理值還是處于高限？操作人員面對眾多的數據無法第一時間獲知。通過下邊帶有過程變量的正常范圍指標。操作員可以快速判斷并決定采取行動來糾正偏離正常趨勢的情況。
3、保持屏幕簡單
高性能HMI的一個非常重要的概念是保持屏幕簡單整潔。只需簡單描述帶有閥門和泵的容器即可。除此之外，還很容易找到導航按鈕，這些按鈕將把操作員帶到整個過程的下一步。無需顯示隔板管接頭、法蘭或非必要的 3D 管道對象。取而代之的是，ISA閥門和泵，使用一條線來描述工藝流程是標準配置。
在描述泵或閥門的狀態時，高性能 HMI 將對停止的泵使用深灰色狀態，對正在運行的泵使用白色狀態，而不是對泵或閥門的打開和關閉使用紅色和綠色。對于不向SCADA發送反饋的泵，它將被描繪成中灰色。
沒有多余的動畫，如旋轉的攪拌器或泵、移動的傳送帶，以及飛濺的液體和噴霧器等，動畫應該是有限的，只用于突出異常情況。
4、高性能HMI顯示層次結構
高性能HMI中有四層結構。
①整體態勢感知
1級用于整體態勢感知。操作員可以從此屏幕看到整個工藝過程。
②更詳細的視圖
第2級是工藝裝置控制，用于進行中的工藝操作。
③設備細節
3級是設備詳細信息屏幕，例如泵或閥門。它將包括有關該特定過程的更詳細數據。
④診斷
第4級是診斷屏幕。這將使操作員能夠訪問處理設備上的非常詳細的信息，并用于故障排除目的。
高性能HMI仍然是一個不斷變化的目標，仍然受制于利益相關者的偏好。雖然所有系統都不同，但使用更標準化的模型將大大提高生產力、質量和安全性。
