在PLC系統中，無源信號和有源信號是指輸入信號的不同類型，它們?cè)陔姎馓匦院托盘?hào)處理方式上有所區別。

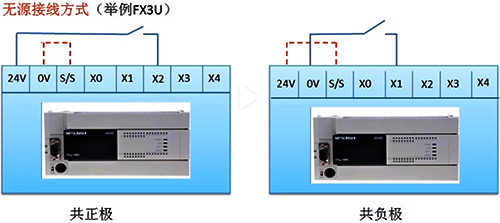

1、無源信號：
無源信號指的是那些不需要外部電源供電的信號。這類信號通常由傳感器或變送器產生，這些傳感器或變送器自身沒有獨立的工作電源。
①無源信號不需要外部電源供電。
②它通常是由開關、按鈕或傳感器等設備產生的，這些設備可以直接改變PLC輸入模塊的電壓或電流狀態。
③無源信號的常見例子包括干接點(也稱為機械接點)和NPN/PNP型晶體管輸出。
④干接點是一種簡單的開關信號，它通過打開或關閉電路來傳遞信號。NPN和PNP晶體管輸出則分別通過晶體管的導通和截止來控制信號的通斷。

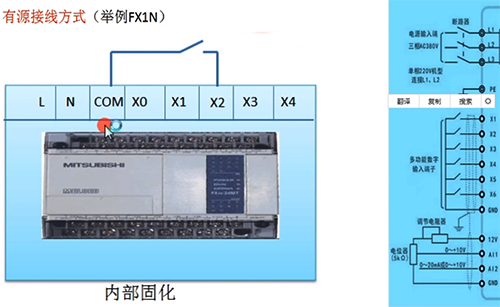

2、有源信號：
有源信號具有獨立的工作電源。這意味著產生這些信號的傳感器或變送器具備自己的供電系統，能夠獨立于PLC或其他設備工作。
①有源信號需要一個外部電源來驅動信號。
②有源信號通常是由有源輸出設備(如繼電器、晶體管或固態繼電器)產生的，它們可以提供足夠的電流來點亮指示燈、驅動繼電器或其他負載。
③有源信號的例子包括0-10V或4-20mA模擬信號，這些信號需要外部電源來維持信號的輸出。
在實際應用中，PLC系統需要根據信號的類型來選擇合適的輸入/輸出模塊，并確保信號與PLC模塊的電氣特性相匹配。
無源信號通常用于數字輸入/輸出，而有源信號則用于模擬輸入/輸出或需要較高電流的數字輸出。正確選擇和處理這些信號對于確保PLC系統的可靠性和安全性至關重要。
