壓力表緩沖管也稱為壓力表彎管、冷凝管或虹吸管，是連接壓力表或壓力變送器與被測介質(如液體、蒸汽和可凝性氣體)的管道系統中的一個關鍵組件。
在設計和安裝壓力測量系統時，我們需要綜合考慮具體安裝位置、介質類型、溫度、壓力以及環境條件來選擇合適的緩沖和冷凝措施，以確保測量結果的準確性和系統的穩定運行。
工程實際中，壓力表緩沖管/冷凝管的功能完全可以由壓力表管彎單一組件來實現，通過特定的形狀和材質(如碳鋼、不銹鋼、銅質等)的選擇，壓力表緩沖管同時提供緩沖和冷凝的作用，不僅簡化了系統結構，還降低了成本。

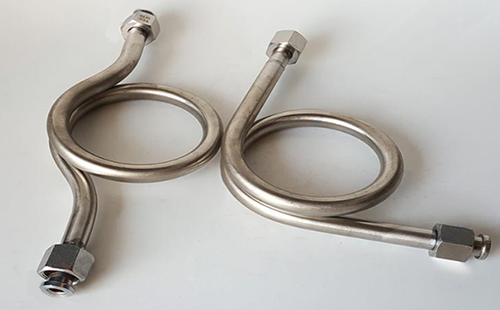

壓力表緩沖管通常是一段具有一定彎曲形狀的管道，用于在壓力表或壓力變送器與測量介質之間提供一個過渡。常見的壓力表緩沖管有兩種形式，一種是環形彎，另一種是U形彎。壓力表緩沖管看似很簡單且不太起眼，實際上卻是發揮了很關鍵的作用，它可以說是理工學工程實踐的智慧產物，接下來是昌暉儀表關于壓力表緩沖管作用和應用的詳細闡述。
1、壓力表緩沖管的作用
壓力表緩沖管的主要作用包括但不限于：
①連接作用
壓力表緩沖管允許被測介質經其從管道或設備中流入壓力表或壓力變送器以便進行測量，起到基礎卻重要的導通連接的作用。并且壓力表緩沖管允許在安裝時根據實際需要調整方向和位置，實質上提供了更好的安裝靈活性。
②緩沖作用
壓力表緩沖管可以有效緩沖被測介質對壓力表彈簧管或壓力變送器膜片的瞬間沖擊并減少由此帶來的測量誤差，這種緩沖作用對于防止或改善因介質流動不穩定而導致的壓力測量值波動非常重要。
③降溫作用
因為壓力表緩沖管本身具有一定的長度，所以當介質流過管彎的時候能夠達到適當降溫的效果，減少過高溫度可能影響壓力表或壓力變送器的測量精度和使用壽命，這一點對于測量高溫介質尤為重要。
④冷凝作用
當測量介質為蒸汽時，壓力表緩沖管內的冷卻表面可以使得蒸汽冷凝成液體，或者大幅降低介質的工況溫度，從而在保護壓力表或壓力變送器的同時有助于壓力測量更為準確。
⑤減振作用
壓力表緩沖管還起到了減振器的作用，大大減少介質在設備及管道中高速流動所產生的振動對壓力測量的準確性和安全性的影響，確保壓力表或壓力變送器的測量值更加準確可靠。
⑥保護作用
對于具有腐蝕性或高溫的介質，壓力表管彎可以通過減少介質與壓力表或壓力變送器直接接觸，保護內部傳動機構和元件免受介質溫度、介質腐蝕性的損害，從而延長設備的使用壽命。
2、壓力表緩沖管的安裝
壓力表緩沖管的安裝注意事項主要包括以下幾個方面：
①位置選擇
一般來說，我們應將壓力表緩沖管放置在被測量介質的側面，并避免安裝在管道彎曲、分叉及流束形成渦流的區間。當管道中有突出物(如RTD熱電阻、節流裝置等)時，取壓口應選擇在其前面。若條件所限必須選擇在調節閥門附近取壓，取壓口與閥門的距離建議滿足最小要求，若取壓口在閥門前，距離應不小于2倍管徑，若取壓口在閥門后，距離應不小于3倍管徑。
②方向選擇
壓力表緩沖管的方向最佳實踐應垂直于流體流動方向，這樣可以最大限度的確保流體在表彎內能夠平穩流動，減少瞬時沖擊和脈動。
③預留長度
壓力表緩沖管安裝時需要預留一定長度，以便于靈活調整具體的方向和高度。一般情況預留長度約為25~50mm，具體長度建議根據現場實際情況來最終確定。
④支撐固定
壓力表管彎在安裝后應進行適當的支撐固定，以防止其松動和振動。建議在安裝處提前預留好支架，并確保支架和安裝位置足夠牢固，這對于保持壓力表管彎的穩定性和壓力測量的準確性都非常有幫助。
⑤密封標準
在壓力表管彎安裝過程中，需要正確選擇密封標準。特別是對于溫度較高或介質腐蝕性較強的應用，必須恰當選擇高溫密封材料或耐腐蝕密封材料，同時要注意密封墊片的加厚和密封強度的加強，以防止泄漏現象的發生。
⑥排氣裝置
如果壓力表緩沖管安裝在管道彎頭處，應根據被測介質情況，考慮在最低點安置排泄冷凝液體裝置或在最高處安置排氣裝置。為了保證不致因大量積存而影響測量的準確度，冷凝液體或氣體要安排定期排放。
⑦安全操作
在進行壓力表緩沖管安裝時，務必要遵守相關安全規程，根據被測介質的性質(如溫度、壓力、腐蝕性等)，選擇合適的材質和規格，操作前要熟悉設備，穿戴好個人防護用品(PPE)，并保持安全距離。
綜上所述，壓力表緩沖管在石油、化工、天然氣、制藥和造紙等行業中都有著非常廣泛的應用，并在保護壓力表和壓力變送器、提高測量準確性和穩定性方面發揮著重要作用。在壓力表緩沖管選擇和安裝時，需要根據具體的介質種類、現場環境及壓力表或壓力變送器類型等因素來綜合考慮。
