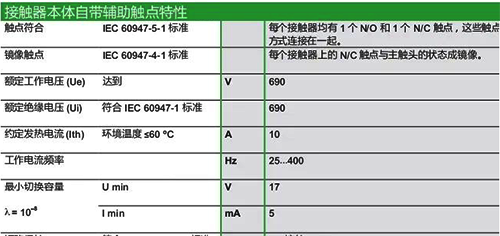

圖1 輔助觸點的小導通容量
在一個典型的控制電路中(圖2)，如果觸頭端產生的壓降Uk，大到使控制器(Control system)輸入端的電壓Ue低于其允許工作電平時，就會出現故障。

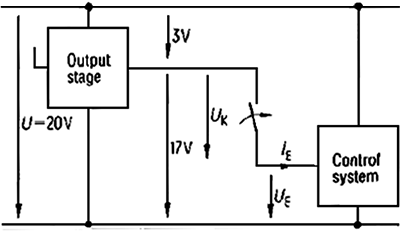

圖2 典型電子式控制裝置電氣圖
DIN19240-1985對電子式控制裝置中電氣極限條件做了如下規定：供電電壓：U=20.4~28.8V；H信號：Ue=13~30.2V，Ie≤15mA；L信號：Ue=-3~5V；存儲器可編程控制器PLC SIMATIC S5常規的工作值是：Ue=24V；Ie=8.5mA；輸出級內部的電壓降一般為2~3V。
在最不利的情況下，圖2中輔助觸頭端Uk電壓為：Ue=20V-3V=17V；回路電流為：Ie=13V÷24V×8.5mA=4.6mA；允許的觸頭接觸電阻為：R=(17V-13V)÷4.6mA=870Ω。
因此，對于輔助觸頭導通可靠性試驗的參數就定義為：17V/5mA。
輔助觸頭導通可靠性試驗需要遵照標準GB/T14048.17 第5-4部分：控制電路電器和開關元件+小容量觸頭的性能評定方法+特殊試驗。
試驗中，會監測觸頭C兩端的電壓降和回路電流，如果觸頭兩端的電壓降超過5%或其他定義值，且持續持續時間超過5ms，則記錄為一次失效，廠家按照該17V/5mA的參數測試過后，才能宣稱滿足一定的可靠性。
