對于家用微斷其約定脫扣電流為1.45In，見圖1 ；

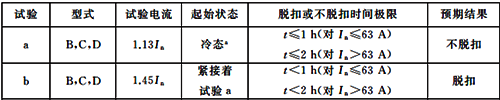

圖1 家用微斷的約定脫扣電流
對于塑殼和框架斷路器其約定脫扣電流為1.3Ir，見圖2。

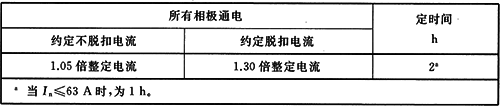

圖2 塑殼和框架斷路器的約定脫扣電流
公式1中的In對于微斷為其額定電流(見圖3)。

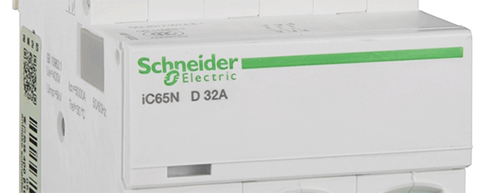

圖3 家用微斷的額定電流(固定值32A)
對于塑殼斷路器或框架斷路器為脫扣器的整定電流Ir(見圖4)。

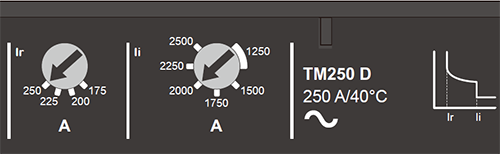

圖4 塑殼斷路器過載保護整定電流Ir(可調)
低壓斷路器按照條件1中的要求設置，就可以為低壓配電線路提供合適的過負荷保護，從斷路器的特性來講，滿足條件1自然就滿足條件2。
如果是電動機回路，其過載保護該如何整定呢？
電動機的過載保護一般會用到過載保護熱繼電器，如圖5，內部為雙金屬片(圖6)，電動機三相過載和缺相情況下雙金屬片彎曲動作。

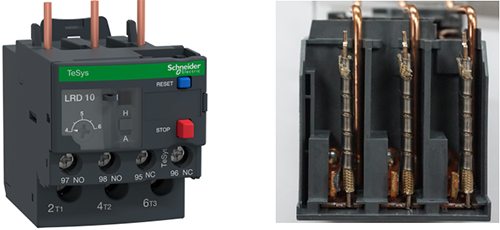

圖5 LRD熱繼電器/圖6 雙金屬片
三相過載情況下雙金屬片同時彎曲推動脫扣板動作(圖7)，如果是缺相情況下，非故障相雙金屬片彎曲推動脫扣板動作(圖8)，過載和缺相保護動作時其NO觸點變?yōu)槌ｉ]，NC觸點變?yōu)槌ｉ_，NC觸點斷開接觸器線圈供電，接觸器分?jǐn)噙^載電流。

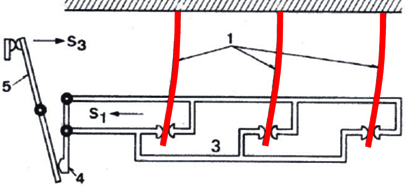

圖7 三相過載保護

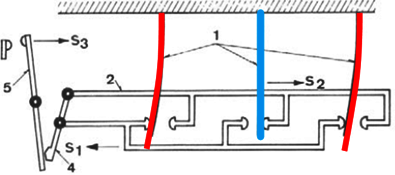

圖8 缺相保護

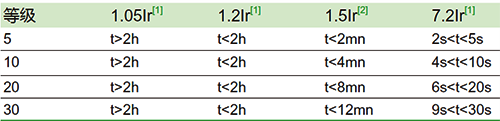

熱繼電器的保護動作特性需要遵循GB/T14048.4，在1.05倍整定電流下2小時內不能動作，在1.2倍整定電流下2小時內一定動作，以此來保護電動機。
電動機的過載保護整定不像配電線路過載保護那樣需要滿足兩個條件，《GB50055-2011 通用用電設備配電設計規范》對于電動機的過載保護整定的要求，需要滿足：熱過載繼電器或過載脫扣器整定電流應接近但不小于電動機的額定電流。

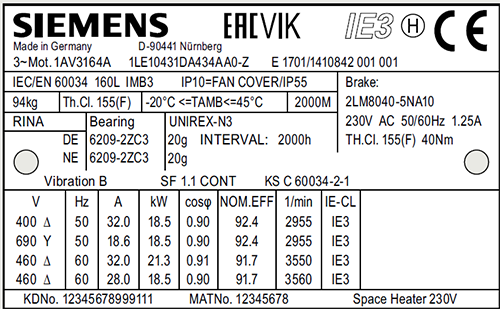

假如某電動機的額定功率為18.5kW，額定電流為32A，為其選擇合適的熱繼電器并整定。
查詢施耐德LRD熱繼電器樣本，有兩款熱繼電器滿足GB50055的要求：第一款為L(zhǎng)RD3353C，其熱整定范圍為23A~32A，對于18.5kW電動機可以將整定值調到32A來滿足要求；第二款為L(zhǎng)RD3355C，其熱保護整定范圍為30A~40A，對于18.5kW電動機同樣可以將整定值調到32A來滿足要求。
但是我們優先推薦后者，因?yàn)榧偃缍颊?2A，如果現場由于其他因素如環境溫度過高等導致熱繼電器誤動作，LRD3355C還有往大調的可能性，但是LRD3353C只能更換了。

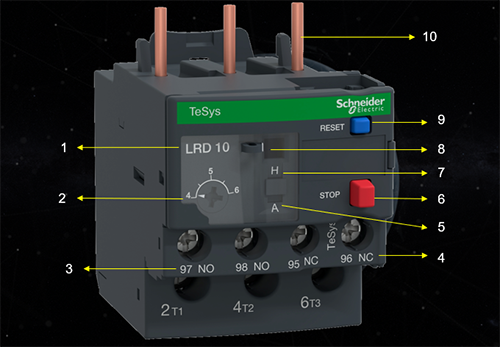

熱繼電器面板上的功能介紹如下，參見下圖：
1-代表熱繼電器的型號，圖示為施耐德的LRD熱繼電器；
2-熱繼電器的保護整定范圍：4A~6A，連續可調；
3-常開觸點NO97-98，正常情況下為斷開狀態，熱繼電器動作之后變?yōu)閷?dǎo)通狀態，反饋熱繼電器的狀態，或用于消防回路過載報警不跳閘時接通蜂鳴器或報警燈；
4-常閉觸點NC95-96，正常情況下接入接觸器線圈控制回路，電動機過載、缺相或堵轉時，常閉觸點變?yōu)槌ｉ_，斷開接觸器線圈供電，接觸器分?jǐn)喙收想娏鳌?/span>
5-A代表Auto自動復位，只有特殊需要才會由現場人員自己選擇自動復位檔，熱繼電器動作后，經過一定的冷卻時間，熱繼電器自動復位，NO和NC觸點的狀態回歸正常，電機重新啟動。
6-紅色Stop停止按鈕，按下后NC95-96斷開，NO97-98不受影響，用于現場模擬NC95-96斷開后，接觸器線圈失電；
7-H代表Hand手動復位，熱繼電器出廠默認手動復位檔位H，熱繼電器動作后，經過一定的冷卻時間，現場人員按下復位鍵，熱繼電器復位，NO和NC觸點的狀態回歸正常。
8-測試按鈕，用一字起向左推動一下，會彈出“T”字板表示Trip脫扣(熱繼電器過載動作后也會彈出“T”字)，可以模擬過載保護跳閘，此時NC95-96和NO97-98狀態都改變；
9-藍色復位按鈕，熱繼電器動作后，經過一定的冷卻時間，按下后NO和NC點回歸正常狀態；
10-插接端子，LRD熱繼電器可以直接安裝在施耐德LC1D接觸器的出線端。
經過前面的分析，可以看出：
1、從設計規范的角度，電動機的過載保護整定要求，與配電線路的過載保護整定要求不一樣，前者在設計規范中只是一段話，后者需要滿足兩個不等式；
2、從產品的角度，電動機的過載保護一般選擇熱繼電器或電動機保護型斷路器，但是配電線路的過載保護需要選擇家用微斷、配電型塑殼斷路器和框架斷路器；
3、從保護特性的角度，熱繼電器的過載保護特性與微斷、塑殼、框架斷路器的保護特性不一樣，熱繼電器更適用于保護電動機。
作者：賓昭平
