1、液晶顯示、全中文菜單操作、同時同屏顯示八個或十六個通道的測量值、儀表抗強干擾是液晶多路巡檢儀技術優勢。
2、各通道可同時輸入17種不同的分度號，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表輸入信號自由切換。
3、可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出可選擇報警帶記憶(任一通道報警未解除將一直報警直至所有通道均無報警)或報警無記憶(巡回至有報警通道輸出報警，巡回至無報警的通道時不報警)。
4、SWP-LCD-MD80液晶多路巡檢儀可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

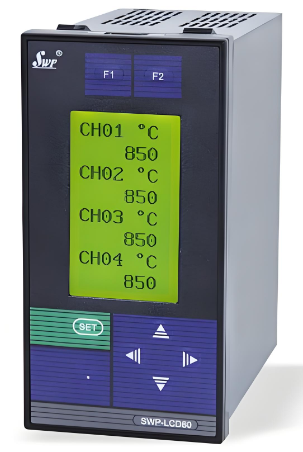

香港昌暉液晶多路巡檢儀外形
◆SWP-LCD-MD806、SWP-LCD-MD807和SWP-LCD-MD809多路巡檢儀
儀表尺寸：160×80×140mm
開孔尺寸：152×76mm
重量：400g
◆SWP-LCD-MS806、SWP-LCD-MS807和SWP-LCD-MS809液晶多路巡檢儀
儀表尺寸：80×160×140mm
開孔尺寸：76×152mm
重量：400g
◆SWP-LCD-MD808完整的一套為兩臺，請務必注意！
儀表尺寸：160×80×140mm
開孔尺寸：152×76mm
重量：400g
◆SWP-LCD-MS808完整的一套為兩臺，請務必注意！
儀表尺寸：80×160×140mm
開孔尺寸：76×152mm
重量：400g
SWP-LCD-MD80液晶八路巡檢儀接線圖
適用于橫式SWP-LCD-MD806/SWP-LCD-MD807和豎式SWP-LCD-MS806/SWP-LCD-MS807

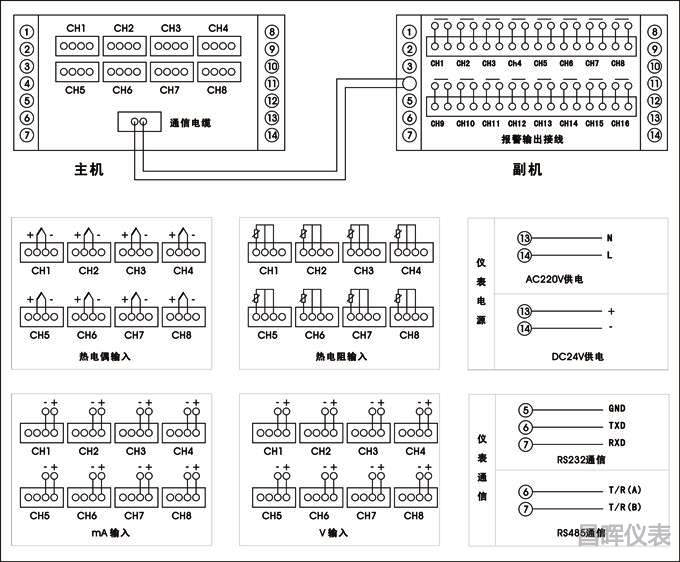

SWP-LCD-MD808分別報警液晶八路巡檢儀接線圖
SWP-LCD-MD80液晶多路巡檢儀選型表
SWP-LCD-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[MD8]：160×80mm
[MS8]：80×160mm
②控制作用
[06]：八路巡檢儀/八路同屏顯示
[07]：八路巡檢統一報警/八路同屏顯示+兩個報警(統一報警)
[08]：八路巡檢分別報警/儀表為兩臺，16個報警
[09]：十六路巡檢儀/16路同屏顯示
[14]：十六路巡檢統一報警/16路同屏顯示+兩個報警
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485(MODBUS協議)
[9]：特殊規格(按用戶要求定制)
④儀表輸出
[0]：無輸出
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出(按用戶要求定制)
⑤輸入信號類型
[××]：詳見儀表輸入類型表/18種信號可切換
⑥第一報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑦第二報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧報警記憶
[省略]：無記憶功能(標準配置)
[K] ：帶報警記憶功能(定制功能)
⑨：儀表電源
[省略]：AC220V供電(標準配置)
[T]：AC/DC85-260V開關電源供電
[W]：DC24V開關電源供電

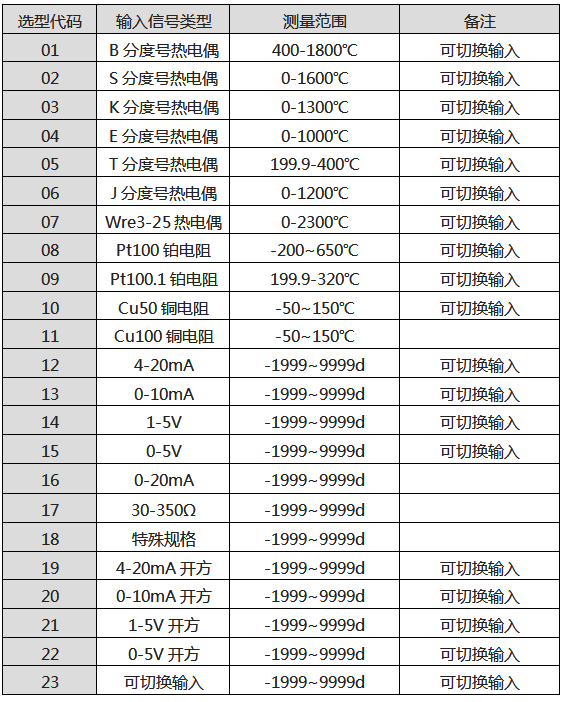

儀表輸入類型
注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。
注2：統一控制/報警輸出：即儀表所有通道共用一個(或兩個)報警輸出繼電器，或所有通道共用一組變送控制輸出。統一控制/報警輸出儀表分以下兩種報警方式(無特殊說明提供不帶報警記憶的儀表)。
注3：分別控制/報警輸出：即儀表各測量通道均有一個(或兩個)報警繼電器輸出報警，報警輸出互相獨立?；?/span>各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出。此時液晶八路巡檢儀由主機、輔機(兩臺儀表)構成。
注4：不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。
注5：帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。
液晶多路巡檢儀型號舉例
例1、SWP-LCD-MD806-00-03-N
液晶八路溫度巡檢顯示儀，儀表無通訊和變送輸出，K分度號(萬能)輸入，儀表為外型為160×80mm
例2、SWP-LCD-MS807-01-03-HL
液晶八路巡檢顯示儀，儀表無通訊和變送輸出，K分度號(萬能)輸入，帶統一上、下限報警/控制輸出，儀表為AC220V供電，儀表外型為80×160mm豎式
例3、SWP-LCD-MS807-02-08-HL
液晶八路巡檢顯示儀，儀表無通訊，帶一路統一4-20mA變送輸出，Pt100分度號(萬能)輸入，帶統一上、下限報警/控制輸出，儀表為AC220V供電，儀表外型為80×160mm豎式
例4、SWP-LCD-MD808-01-08-HL(全套儀表為兩臺構成)
液晶八路巡檢顯示儀，儀表無通訊和變送輸出，Pt100分度號(萬能)輸入，每一路輸入分別帶上、下限報警/控制輸出，儀表為AC220V供電，儀表外型160×80mm橫式
