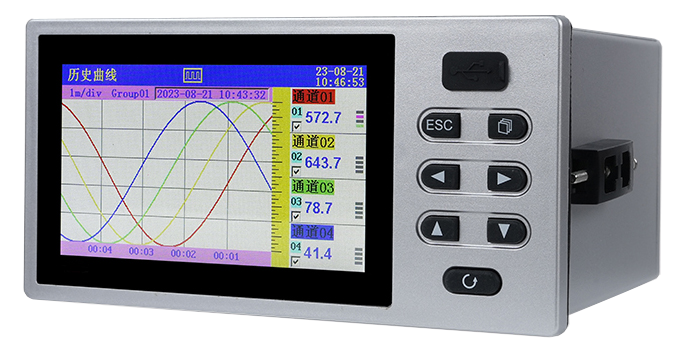

小型彩色無紙記錄儀 YR-ASR100

YR-ASR100系列小型彩色無紙記錄儀有1-8路通道可選擇，可與流量計、液位計、壓力變送器、溫度傳感器等現場儀表配合使用，能夠采集溫度、壓力、流量、液位、電壓、電流、濕度、頻率、振動、轉速等常用數據。儀表外形為160×80mm，4.3英寸彩色顯示屏，可帶4路報警、4路變送器輸出和1路DC24V饋電輸出，主要各行業工業生產過程，是替代傳統記錄儀的新一代經濟實用型彩色無紙記錄儀。



主要技術參數
◆顯示：4.3英寸真彩TFT LCD
◆精度：實時顯示±0.2%FS；追憶精度±0.2%FS(注：熱電偶應去掉冷端補償誤差)
◆處理器：YR-ASR100系列彩色無紙記錄儀采用高性能ARM Cortex-M3 32位的RISC
◆存儲模塊：采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
◆可切換輸入信號
①熱電偶輸入：S、B、K、T、R、E、N、J、WRe3-25、WRe5-26
②熱電阻輸入：Pt100、Cu50、G53、Cu100、BA1、BA2
③輻射高溫計輸入：F1、F2
④電壓輸入：0-5V、1-5V、0-20mV、0-100mV
⑤電流輸入：0-10mA、4-20mA、0-20mA
⑥電阻輸入：Res(0-400Ω)
⑦其他輸入信號需在訂貨時注明(不可切換)
◆輸出功能
①配電輸入：1路DC24V輸出，配電電流小于200mA
②變送輸出：YR-ASR100系列彩色無紙記錄儀支持4路通道的4-20mA標準電流變送輸出，負載能力500Ω
③報警輸出：支持4路繼電器報警輸出，觸點容量3A/250VAC或3A/30VDC，可組態上上限、上限、下限、下下限報警
◆通訊打印
①通訊接口：YR-ASR100系列彩色無紙記錄儀提供RS485和以太網兩種通訊接口供用戶選擇，支持同時使用RS232C打印和RS485，支持同時使用RS485和以太網；波特率1200、4800、9600、19200、38400和57600可選
②打印接口：YR-ASR100系列彩色無紙記錄儀RS232C直接連接微型打印機(波特率1200)
◆記錄功能
①記錄容量：內部flash存儲容量16MB，支持通過U盤數據備份，最大容量32GB
②記錄間隔：1秒-240秒，共分11檔(1s/2s/4s/8s/12s/24s/36s/60s/120s/180s/240s可選)
③記錄時間：YR-ASR100系列彩色無紙記錄儀記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下：
◆數據轉存：支持USB1.1和USB2.0優盤，支持1G-32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數U盤(推薦使用工業版優盤)
◆YR-ASR100系列彩色無紙記錄儀供電
①交流100-240VAC供電
②直流DC24V供電
◆儀表重量：凈重≤1.0kg
注意：YR-ASR100系列彩色無紙記錄儀技術指標若與實物儀表不相一致時，請以實物為準。

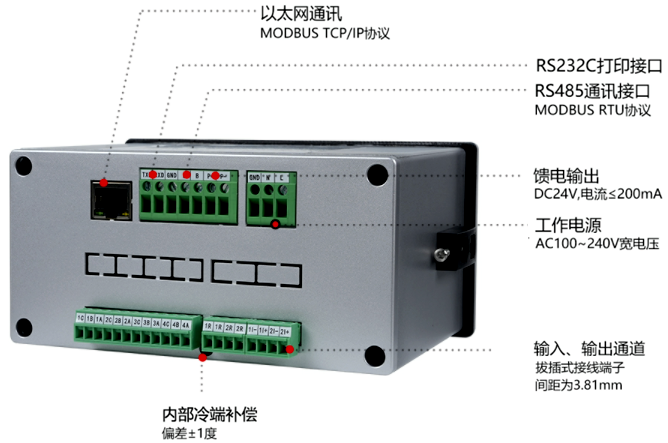

儀表結構



儀表尺寸
 YR-ASR100系列彩色無紙記錄儀外形尺寸為160×80mm，開孔尺寸為152×76mm


昌暉YR-ASR100小型彩色無紙記錄儀選型表

注2：可同時選配/C2、/C3，使用微型打印機時應該配/C2。

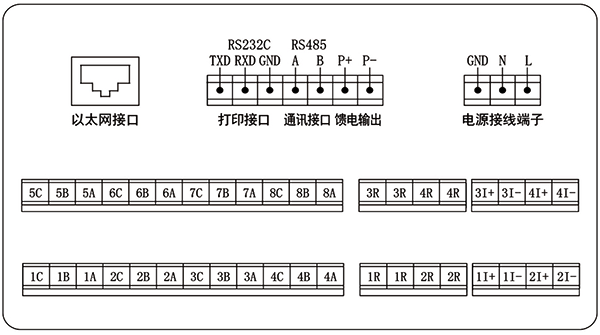

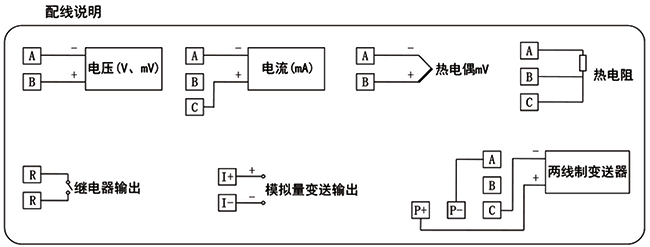

YR-ASR100小型彩色無紙記錄儀接線圖
