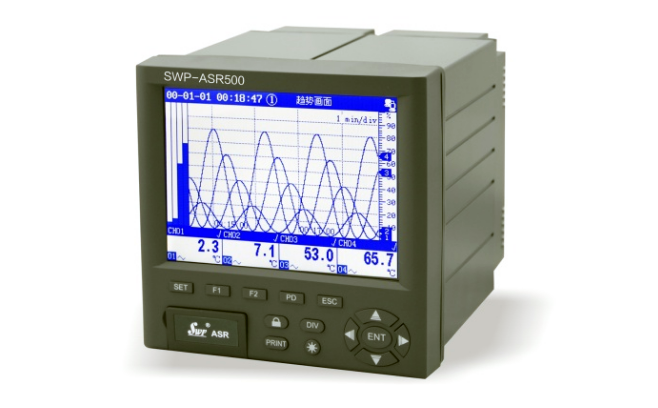

SWP-ASR500藍屏無紙記錄儀特點
■全新硬件結構，強抗擾設計
一體化鋁合金外殼,內部EMI抗干擾屏蔽隔離設計,完善的軟件功能,使該系列儀表可靠性更高；SWP-ASR500藍屏無紙記錄儀為全中文顯示、人機界面友好，使用方便
■多通道采集及輸出
在輸入可切換信號的時,提供最多4路的變送輸出或4路的頻率信號輸入
■通信
支持外接微型打印機，支持GSM無線模塊通信；帶通道運算功能、采集修正算法、流量/熱能積算；支持外接微型打印機及專用USB存儲棒
■軟件功能強
帶通道運算功能：SWP-ASR500無紙記錄儀能增強功能成為PID調節型藍屏無紙記錄儀或流量\熱量積算型藍屏無紙記錄儀
采集修正算法、內置漢字拼音輸入法；可選配多語言顯示界面
■輕觸式面板按鍵，可設置按鍵發音，方便用戶進行各種的操作
SWP-ASR500主要技術指標
■常用規格
安裝：嵌入式垂直儀表盤安裝，卡條式固定架。允許向后最大傾30o，左右水平；儀表尺寸：144×144×240mm；開孔尺寸：138×138mm
■輸入部分

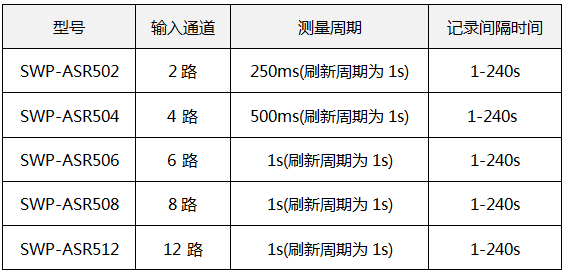

SWP-ASR500藍屏無紙記錄儀輸入點數據和測量周期

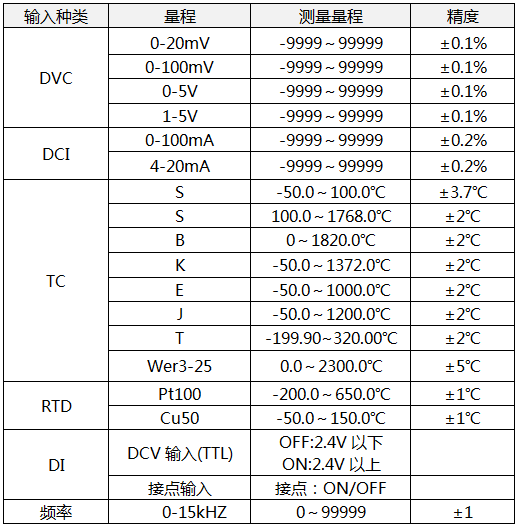

SWP-ASR500藍屏無紙記錄儀輸入種類及測量量程、精度
■輸出部分
模擬量輸出：0-10mA(負載≤750Ω)；4-20mA(負載≤500Ω)；0-5V(負載≥250KΩ)；1-5V(負載≥250KΩ)
開關量輸出：AC250V/5A或DC30V/5A(阻性負載)；SRR輸出，400V/0.05A；SSR輸出 5-24V/0.05A
饋電輸出：DC24V/25mA (隔離型限流輸出)
■SWP-ASR500藍屏無紙記錄儀顯示部分
顯示器：5.6"TFT藍屏LCD(320×240點)
顯示種類：測量數據顯示(曲線顯示，數字顯示，棒圖)
總覽顯示：一覽顯示(當前報警一覽，報警歷史記錄一覽，儀表配置信息一覽)；歷史追憶顯示
曲線顯示：畫面組數，6個通道
波形更新周期：同記錄間隔時間
方向：縱向或橫向
標尺數：4-12等分
其它信息顯示：數值顯示、柵格、當前時間、記錄光標、時標、工位號、工程單位、通訊狀態、斷偶狀態
數字顯示：畫面通道數：雙通道或全通道；更新率：1秒；顯示內容：測量值、工位號、單位、報警狀態、當前時間
總覽顯示：更新率頻：1秒；顯示內容：所有通道測量值和報警狀態；一覽顯示：報警一覽\信息一覽\報表一覽(帶流量功能儀表)等
流量屏顯示：累積范圍0-99999999.999;顯示內容：流量信號檢測值、補償溫度值、補償壓力值，以及這三個變量的變化趨勢曲線|瞬時流量值、瞬時熱能值|瞬時流量值、累積熱能值
報表顯示：月報表，日報表，班報表(每天最多分4個班)
掉電記錄顯示：掉電次數、掉電總累計時間、最后96次的停電記錄
■記錄間隔
1秒-4分鐘之間以秒為單位共240檔可供選擇；每個通道可分別設置
■報警功能
設定功能：每個通道最多可以設定4個報警
報警種類：上\下限，可設延遲報警時間(0-7s，對所有通道有效)
報警顯示：報警發生后在數據顯示部分顯示狀態(報警種類)，也可設置自動切換到報警一覽顯示畫面
保存報警信息：報警發生、解除時間\報警種類\報警點
報警保存記錄數：保存各通道最新的14條信息
音響報警 ：可設置報警蜂鳴輸出，也可控制繼電器輸出驅動外部音響
報警繼電器輸出點數：2、4或8、12
■電源
使用電源電壓范圍：90-260VAC
額定電源頻率：50-60Hz
功耗：<30W
■報警繼電器接點輸出(選型代碼：J0-J12)
功能：報警時從背面進行繼電器輸出
輸出：0-12路常開觸點
特殊定制：0-6路常開和常閉觸點
繼電器接點容量：30VDC/5A(電阻負載)、250VAC(50/60HZ)/5A
輸出形式：NO-C-NC(可選擇勵磁/非勵磁，AND/OR，保持/非保持)
■串行口通信(選型代碼：C2/C3)
功能：通過主機進行控制和設定，將數據輸出到主機。
媒體：符合EIA RS232(選型代碼：C2)或RS485(2線，選型代碼：C3)
協議：SWP-BUS或Modbus RTU協議
同步方式：起/停同步式
通信方式：RS485 2線式半雙工多點連接(1：N，N=1-32)
傳輸速度：1200，2400，4800，9600，19200，38400，57600bps
數據長度：8bits
停止位：1bit
奇偶校驗：無
最遠通信距離：1.2 km(RS-485)
通信模式：專用協議的輸入輸出是ASCΠ碼，MODBUS協議是二進制方式。
動作方式：RTU SLAVE
■壓緊輸入端子
輸入端子采用壓緊輸入端子
■運算功能
非采集通道可進行運算(+、-、×、÷)，還能在運算通道進行曲線/數字顯示記錄
■打印功能
可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機(如LQ-300K)，打印歷史數據或曲線
■屏保功能
可設置在連續無按鍵一定時間之后，關閉或調暗屏幕顯示，以延長液晶屏使用壽命。按任意鍵即可恢復正常屏幕顯示
■語言：中文(簡休或繁體)、英文
■重量：約2700g
■存儲功能
測量數據：4bytes/1個數據
記錄數據：4bytes/1個通道記錄點(記錄間隔時間內的最大、最小值)
存儲容量：標準配置為64Mbit(最大192Mbit)
SWP-ASR500系列0.5%精度藍屏無紙記錄儀是香港昌暉側重于為用戶定制開發的無紙記錄儀產品，通用型為YR-ASR500系列0.2%精度高性能藍屏無紙記錄儀，請您移步到產品頁面http://www.xzycr.cn/product/347.html詳細了解最新藍屏無紙記錄儀信息。
昌暉SWP-ASR500無紙記錄儀選型表
SWP-ASR5①-②-③/④
①無紙記錄通道數量
[01]：1路/注1
[02]：2路/注1
...
[12]：12路/注1
②存儲器容量
[1]：32MB(標準配置)
[2]：64MB
[3]：160MB
③顯示語言
[0]：簡體中文(標準配置)
[1]：英文
[2]：繁體中文
[3]：多語言版(包括簡體中文、繁體中文和英文，可切換)
④附加功能(可以復選)
[/C2]：RS232接口/注2
[/C3]：RS485接口/注2
[/P(1-3)]：DC24V輸出路數
[/AO(1-4)]：模擬量輸出路數
[/F(1-4)]：頻率輸入路數
[/J(1-12)]：繼電器輸出(常開)數量
[/JB(1-8)]：繼電器輸出(常開、常閉)數量
[/U]：帶通用USB接口
[/L]：帶流量積算功能
[/T]：帶天然氣運算功能
[/PID]：帶PID控制功能
[/D***]：客戶定制功能/注3
注1：標準配置為1路(最多配12路，/AO與/F不可同時選用；如選配/AO或/F時，最多配8路)
注2：可同時選配/C2、/C3，使用微型打印機時，必須配/C2
注3：如用戶有特殊功能開發需求的可單獨定制儀表功能，***為特殊定制功能的編碼
選型舉例
1、標準型藍屏無紙記錄儀SWP-ASR506-1-0/00/J4/C2
外形尺寸為144×144×240mm的6路簡體中文版藍屏無紙記錄儀，帶4個常開觸電繼電器輸出，帶RS232通訊接口，配置32Mbit內存。
2、PID調節型藍屏無紙記錄儀SWP-ASR506-3-0/PID/J4/C2
外形尺寸為144×144×240mm的6路簡體中文版、帶PID調節型藍屏無紙記錄儀，帶4個常開觸電繼電器輸出，帶RS232通訊接口，160Mbit內存。
3、流量積算型藍屏無紙記錄儀SWP-NSR306-1-0/NL/J4/C2
外形尺寸為144×144×240mm的4路簡體中文版、帶流量\熱量積算型藍屏無紙記錄儀，帶4個常開觸電繼電器輸出，帶RS232通訊接口，32Mbit內存
