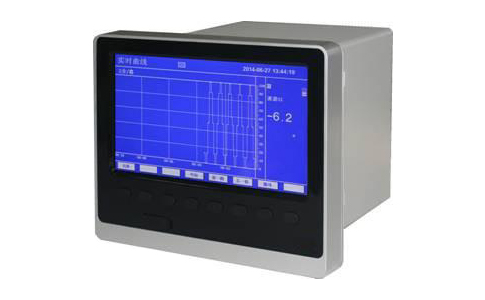

YR-ASR500 48路萬能輸入藍屏無紙記錄儀采用日本SHARP公司7英寸藍屏液晶屏顯示測量數據（總覽、數字顯示、棒圖顯示、曲線顯示）、歷史曲線、信息（報警信息、累積報表）和功能畫面（數據備份打印）。
藍屏無紙記錄儀外形為185×154mm，可輸入標準電壓、標準電流、熱電偶、熱電阻、毫伏和頻率等信號。YR-ASR500具有4路二線制傳感器DC24V配電輸出、12路繼電器報警輸出、4通道變送輸出、流量積算、溫壓補償、打印、遠程通訊及即插即用普通U盤歷史數據轉存功能。
可靠的結構
全鋁密封外殼及內部屏蔽板，保證記錄儀在惡劣環境中正常工作
間隔寬度達10mm的接線端子，保證方便穩定
翻蓋式面板，保護前端的USB接口
硬件及系統
采用高速、高性能32位ARM微處理器，畫面響應時間<0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警
進口SHARP公司7英寸點陣TFT高亮度藍屏圖形液晶顯示，亮度可調
采用國際名廠元器和最新大規模集成電路，確保整機高性能
大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據
集成硬件實時時鐘，掉電情況下時鐘也能準確運行
藍屏無紙記錄儀在85VAC-265VAC范圍內正常工作
采用先進無跳線技術，藍屏無紙記錄儀萬能輸入
豐富的顯示功能
藍屏無紙記錄儀提供曲線顯示、棒圖顯示、數字顯示、總覽顯示等多種中文畫面
提供全新的T6輸入法，可輸入中文、英文、數字、特殊符號、上下標等，解決特漢字及殊單位的輸入問題
提供橫向、縱向曲線走紙方式，提供標尺顯示
歷史畫面：可向前或向后查看保存在內存中的歷史數據 備份畫面：可通過設定起始時間和結束時間來備份這段時間的數據
流量畫面：將流量回路里的流量、溫度 、壓力信息以組合的方式顯示在同一畫面上，同時顯示各參數信息
藍屏無紙記錄儀軟件
信號全量程精度±0.2%
藍屏記錄儀各輸入、輸出通道間完全隔離
每個通道均支持流量積算功能
軟件密碼鎖保證用戶組態安全
內置GB2312二級漢字字庫（6500漢字）
中文菜單組態，可自由組態并顯示工程位號、工程單位
工程量顯示數值達到4位半，顯示范圍-9999-19999，還支持真空度運算及科學計數法顯示
報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗涀罱?5條報警信息
藍屏記錄儀提供16天小時報表、128天8小時班報、192天12小時班報、1年日報+月報等多種報表形式
4組溫壓補償，支持孔板、渦街等流量計，用于對蒸汽、水、一般氣體等介質的補償運算
方便的數據轉移
通過通訊接口將藍屏以太網無紙記錄儀內部數據備份到計算機
使用1個USB2.0接口，通過普通2G U盤將藍屏無紙記錄儀內部數據備份到計算機
通過面板式微型打印機打印數據及曲線表
網絡集成的軟件
通過RS-485、RS-232C或者以太網接口將儀表連接，對藍屏無紙記錄儀進行運程監控、數據采集、數據備份等操作
通過標準MODBUS RTU協議和OPC接口軟件包，可無縫連接各種軟件。除支持本公司DataManagement數據管理軟件外，還支持iFix、組態王、MCGS、力控等通用工業組態，無需專用驅動。
支持FAT32文件系統，Windows可自動識別備份文件，無需格式轉換

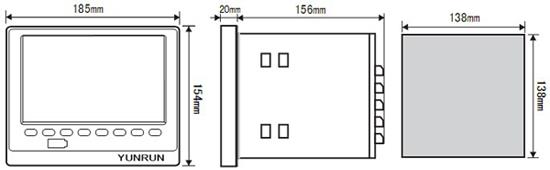

藍屏無紙記錄儀外形尺寸：185×154；藍屏無紙記錄儀開孔尺寸：138×138mm；藍屏無紙記錄儀安裝方法： 嵌入式儀表板安裝（垂直儀表盤），允許向后最大傾斜30度安裝，左右水平

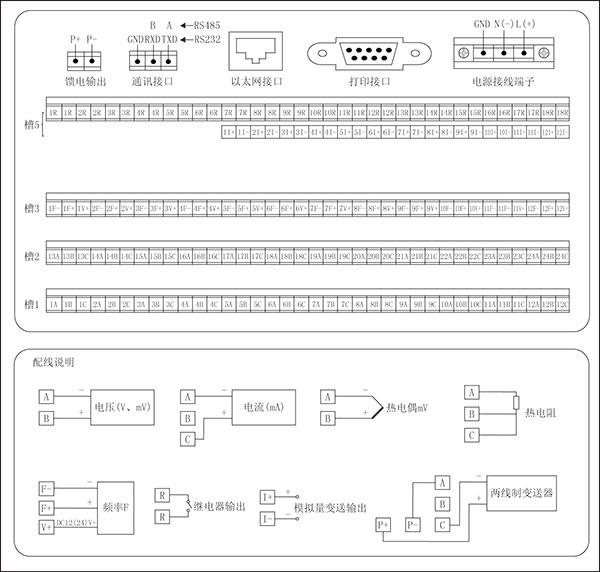

YR-ASR500無紙記錄儀接線圖
YR-ASR500藍屏無紙記錄儀選型表
|
藍屏無紙記錄儀型號 |
藍屏無紙記錄儀選型代碼 |
記錄儀選型代碼說明 |
|||
|
□-□-□/□ |
|
||||
|
藍屏記錄儀總輸入通道 |
YR-ASR501 |
|
|
|
單路信號輸入 注1 |
|
存儲容量 |
1 |
|
|
內部存儲為標準配置 |
|
|
顯示語言 |
0 |
|
簡體中文（標準配置） |
||
|
附件規格（可復選） |
F4 |
頻率信號輸入4路
注2 |
|||
注1：藍屏記錄儀總通道數為各種信號輸入通道數之和，總通道數≤48
注2：頻率輸入F4、F8、F12不能同時指定
注3：模擬輸出通道數+繼電器輸出通道數≤18
注4：通訊接口C3、C4和C5不能同時指定
注5：SWP-ASR500記錄儀只支持昌暉儀表專用微型打印機
注6：模擬變送輸出只支持4-20mA信號輸出。
