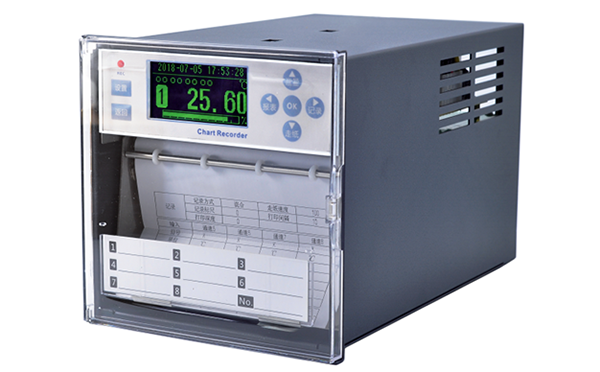

昌暉YR-ASR6900系列液晶有紙記錄儀是專業針對工業現場設計的多功能智能記錄儀，有紙記錄儀提供8路高精度模擬信號可切換輸入通道，可配置路報警，可提供DC24V饋電；采用高精度熱敏打印機，實現高精度數據、曲線或混合打?。痪哂懈咔逦鷮捯暯且壕э@示功能，提供實時數據單屏、多屏、棒圖等顯示，提供報警狀態顯示；人性化的外觀設計、高可靠性的功能體現、可靠的硬件品質、精湛的制造工藝，使本產品具有高性價比。
YR-ASR6900系列液晶有紙記錄儀集信號處理、顯示、打印、報警等多功能于一體，是采集、分析和保存工業過程重要數據的好幫手。液晶有紙記錄儀主要應用于食品、制藥、消毒、冶金、石油、化工、建材、造紙、熱處理、水處理等各種工業現場。
有紙記錄儀技術指標
1、信號類型：
標準電壓信號：0-20mV、0-50mV、0-100mV、0-5V、1-5V、0-10V、√1-5V
標準電流信號：0-10mA、4-20mA、√4-20mA
熱電偶信號：B、S、K、E、T、J、R、N
熱電阻信號：Pt100、Cu50、Cu100
2、精度：±0.2%FS
3、采樣周期：1秒

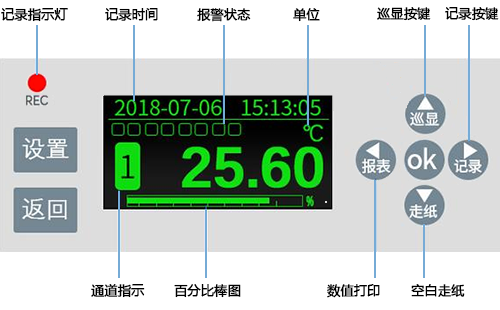

4、顯示液晶：2.7英寸128×64高亮度OLED液晶屏
巡顯畫面 數顯畫面 優盤畫面
系統組態 輸入組態 記錄組態
5、變送輸出：最多4路4-20mA變送輸出
6、繼電器：8路繼電器常開觸點輸出，觸點容量5A/250VAC(阻性負載)
7、配電規格：24VDC±10%，60mA
8、看門狗：獨立硬件看門狗芯片，保證主機安全可靠運行
9、實時時鐘：獨立硬件時鐘芯片，鋰電池供電，掉電不丟失

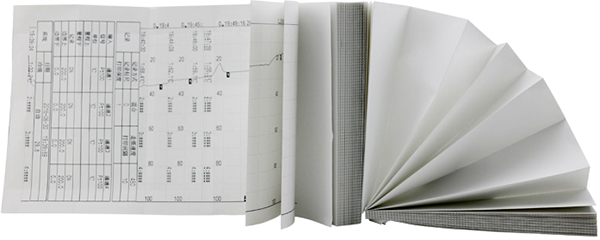

10、記錄紙：折疊式，有效記錄幅面104mm；標準紙寬120mm規格，默認走紙速度20mm/h，速度可定制
11、掉電保護：掉電數據永不丟失
12、電源規格：100-240VAC，頻率：47-63Hz
13、最大功耗＜40W
14、工作條件：環境溫度：0-50℃；相對濕度：0-85%RH(無結露)
15、液晶有紙記錄儀外形尺寸及開孔尺寸
液晶有紙記錄儀外形尺寸：144×144×220mm(寬×高×深)；液晶有紙記錄儀開孔尺寸：138×138mm(寬×高)
液晶有紙記錄儀選型表
YR-ASR①②-③-④/⑤/⑥/⑦/⑧/⑨/⑩
①無紙記錄儀種類
[69]:液晶有紙紙記錄儀
②輸入信號通道數量(輸入信號通道數量在18之間)
[1]：1路輸入
[2]：2路輸入
. . . . . .
[8]：8路輸入
③存儲容量
[1]：內部存儲為標準配置
④顯示語言
[0]：簡體中文(標準配置
[1]：英文
⑤輸入信號
[N]：萬能輸入(mA、mV、V、RTD、TC)
⑥變送輸出
[N]：無變送輸出
[AO1]：1路4-20mA變送輸出
[AO2]：2路4-20mA變送輸出
[AO3]：3路4-20mA變送輸出
[AO4]：4路4-20mA變送輸出
⑦通訊接口
[N]：無通信
[C3]：帶RS485接口×1
⑧報警輸出
[N]：無報警
[J2]：繼電器報警輸出2路
[J4]：繼電器報警輸出4路
[J6]：繼電器報警輸出6路
⑨饋電輸出
[N]：無饋電輸出
[P]：饋電24VDC，最大電流60mA(可為2臺二線制變送器供電)
⑩USB接口
[N]：無USB接口
[USB]：USB接口+8G U盤1個
液晶有紙記錄儀選型舉例

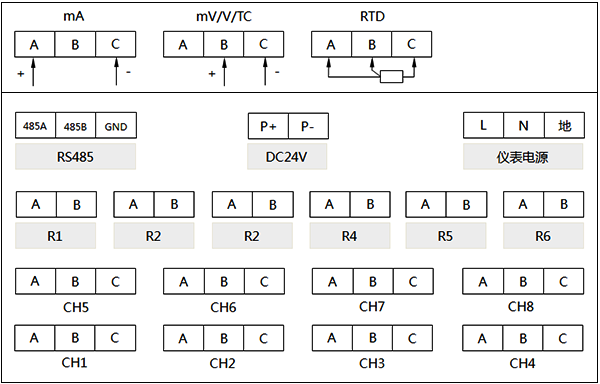

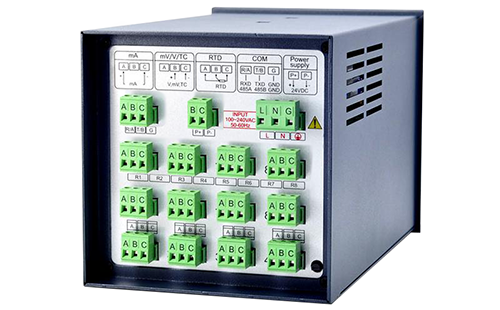

液晶有紙記錄儀接線圖
