昌暉開關量輸入隔離安全柵將來自危險區的無源開關或接近開關輸入信號，通過隔離安全柵輸出到安全區輸出，具有接近開關斷線檢測功能，且輸入和輸出可置為正、反相控制。開關量輸入隔離安全柵需要獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500VAC。

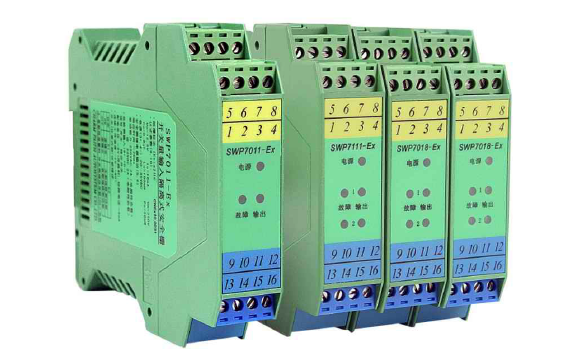

開關量輸入隔離安全柵型號
一進一出：SWP7011-EX
一進二出：SWP7111-EX
二進二出：SWP7018-EX
開關量輸入隔離安全柵主要技術參數
◆ 供電電壓：20-35VDC
◆ 電源功耗：SWP7011-EX≤1.2W；SWP7111-EX≤2.2W；SWP7018-EX≤2.4W
◆ 危險側技術參數
①輸入信號：開關、接近開關
②開路電壓：≈8V
③短路電路：≈8mA
◆ 安全側技術參數
①響應時間：≤20ms
②驅動能力：250VAC/2A；30VDC/2A；電阻性負載
◆ 輸出特性：(設置為同相控制時)
①現場開關閉合或輸入回路電流＞2.1mA，輸出繼電器閉合，通道綠色指示燈亮
②現場開關開路或輸入回路電流＜1.2mA，輸出繼電器開路，通道綠色指示燈亮
◆ 輸入和輸出正反相控制設置：K1置為ON時為反相控制，為OFF時為同相控制
◆ 斷線檢測功能設置
①K2置為OFF時開啟斷線檢測功能，為ON時關閉斷線檢測功能
②開關輸入信號，需要斷線檢測時，需在開關兩端并聯10kΩ電阻
◆ 重量：約150g
◆ 連接的現場設備：符合DIN 19234的NAMUR接近開關、開關等現場設備(包括本安型的壓力開關、溫度開關、液位開關)
本質安全防爆回路系統
開關量輸入隔離安全柵與現場本安儀表組成本質安全防爆回路(本安回路)系統在使用前必須確認：
①現場本安儀表的防爆等級需要符合使用環境，且應為經國家授權的防爆產品認證機構并取得防爆合格證的儀表。
②開關量輸入隔離安全柵和現場本安儀表之間各自的認證參數明確，且符合下列不等式，這樣構成回路可認為是本安回路系統。
開關量輸入隔離安全柵防爆認證參數
◆ 防爆標志：[Exia]ⅡC
◆ 適應場所：安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連
◆ 認證參數：端子9和10之間、端子11和12之間
Um=250VAC/DC，U0=12.5VDC，I0=16mA，P0=50mW C0=0.8μF，L0=60mH

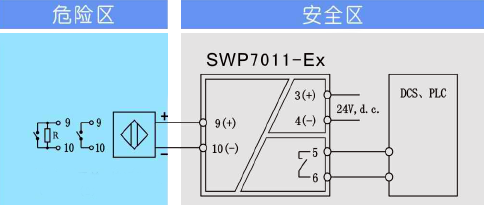

一進一出開關量輸入隔離安全柵SWP7011-EX接線圖

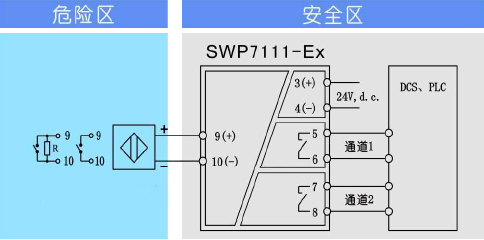

一進二出開關量輸入隔離安全柵SWP7111-EX接線圖
二進二出開關量輸入隔離安全柵SWP7018-EX接線圖
