檢測端隔離安全柵安裝在空氣中不含對鉻、鎳、銀鍍層起腐蝕作用的介質的控制柜內，需要外接20-35VDC電源。安全柵輸入、輸出和電源之間完全隔離，安全柵穩定性、可靠性、低溫度漂移和精度等質量核心技術指標與進口產品媲美，產品質量口碑和高性價比是客戶選擇昌暉儀表的根本。
檢測端隔離安全柵訂貨型號
①檢測端隔離式安全柵
◆YR9120A-EX-N
一入一出檢測端隔離安全柵(危險側1路4-20mA輸入，安全側1路4-20mA輸出，DC24V獨立供電)
◆YR9121A-EX-N
一入二出檢測端隔離安全柵(危險側1路4-20mA輸入，安全側2路4-20mA輸出，DC24V獨立供電)
◆YR9122A-EX-N
二入二出檢測端隔離安全柵(危險側2路4-20mA輸入，安全側2路4-20mA輸出，DC24V獨立供電)
②帶浪涌保護檢測端隔離式安全
◆YR9120A-EX-LP
一入一出帶浪涌保護檢測端隔離安全柵(危險側1路4-20mA輸入，安全側1路4-20mA輸出，帶輸入浪涌保護，DC24V獨立供電)
◆YR9121A-EX-L
一入二出帶浪涌保護檢測端隔離安全柵(危險側1路4-20mA輸入，安全側2路4-20mA輸出，帶輸入浪涌保護，DC24V獨立供電)
◆YR9122A-EX-L
二入二出帶浪涌保護檢測端隔離安全柵(危險側2路4-20mA輸入，安全側2路4-20mA輸出，帶輸入浪涌保護，DC24V獨立供電)
檢測端隔離安全柵核心技術
1、檢測端隔離安全柵輸入過流保護，具有浪涌保護功能(訂貨時需要說明，另適當收費)
2、使用進口元器件、低功耗極低，有效提高檢測端隔離安全柵穩定性和延長電子器件老化時間
3、輸入信號開路、短路、反接和超量程報警功能，檢測端隔離安全柵出現報警時面板報警指示燈亮
4、檢測端隔離安全柵在精度、溫度漂移、穩定性、可靠性、功耗性能指標上達到國外先進產品技術水平
5、數字化結構，并采取環境溫度自動補償，零點和滿度自動校準，多年保證精度不變
6、檢測端隔離安全柵接二線制、三線制、四線制變送器，寬范圍供電，符合EMC標準
檢測端隔離安全柵技術參數
◆適用現場設備：0區、1區、2區、ⅠA、ⅡA、ⅡB、ⅡC危險區，適用于電流源、二線制變送器、三線制變送器。檢測端隔離安全柵可以和眾多廠家產品相連接(ABB、Fisher、Rosemount、Honeywell、Siemens，以及引進技術的1151、3051、EJA、SMART等產品)
◆精度：0.1%F.S
◆電源：20-35VDC
◆輸入(危險區)：4-20mA(標準配置)
◆輸出(安全區)：4-20mA(標準配置)或1-5V
◆消耗功率(低功耗)：一進一出＜1.5W；一進二出＜2.0W；二進二出＜2.5W
◆波紋：＜10mVrms
◆電源指示：PWR：電源指示燈(綠色)
◆集中供電：可集中供電(訂貨選件)
◆溫度漂移：0.01FS/℃
◆溫度系數：＜50ppm/K的測量值/100Ω負載
◆絕緣強度：本安端-非本安端AC2500V/分鐘，非本安端之間AC1000V/1分鐘
◆負載電阻：0-500Ω
◆浪涌保護：浪涌保護功能為選件，型號最后有LP標識；最高連續工作電壓30VDC(線對地、線對線)；額定放電電流In：5kA(線對地、線對線)；最大放電電流Imax：10kA(線對地)
◆響應時間：＜2ms(0-90%)
◆絕緣電阻：輸入、輸出和電源之間，100MΩ(DC500V)
◆工作溫度：-20-70℃，濕度：35％-85％RH
◆外殼材料 ：藍黑相間ABS阻燃外殼機構件
◆外形尺寸：厚13.3×寬113×高121mm(一入二出)；厚18.3×寬113×高121mm(二入二出)；
◆安全柵重量：200克
◆檢測端隔離安全柵質保期：60個月
檢測端隔離安全柵防爆認證參數
認證單位：國家防爆電氣產品質量監督檢驗中心
防爆標志：[Exia Ga]ⅡC
認證參數 ：Um=250VAC/DC；一進一出YR9120A-EX端子(8-9)、一進二出YR9121A-EX端子(8-9)、二進二出YR9122A-EX端子(10-12、13-15)：Uo=28VDC，Io=93mA，Po=0.65W，Co=0.08uF，Lo=2.4mH；一進一出YR9120A-EX端子(7-8)、一進二出YR9121A-EX端子(7-8)、二進二出YR9122A-EX端子(10-11、13-14)：Uo=5VDC，Io=---mA，Po=---W，Co=70uf，Lo=---mH；一進一出YR9120A-EX端子(7-9)、一進二出YR9121A-EX端子(7-9)、二進二出YR9122A-EX端子(11-12、14-15)：Uo=28.7VDC，Io=93mA，Po=0.67W，Co=0.07uf，Lo=2.2mH
檢測端隔離安全柵接線圖

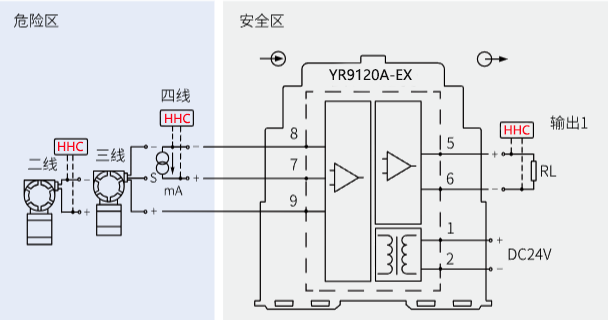

①一進一出YR9120A-EX檢測端隔離式安全柵接線圖

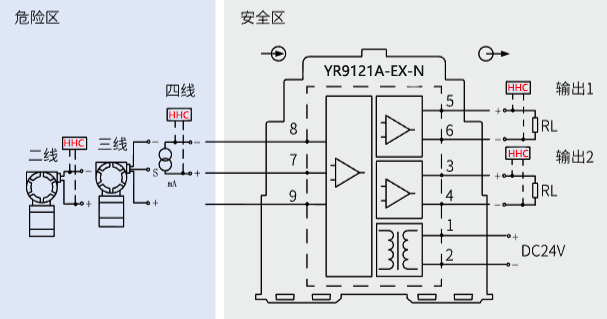

②一進二出YR9121A-EX檢測端隔離式安全柵接線圖

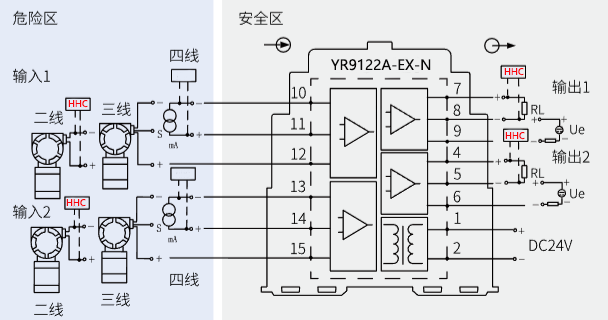

③二進二出YR9122A-EX檢測端隔離式安全柵接線圖
