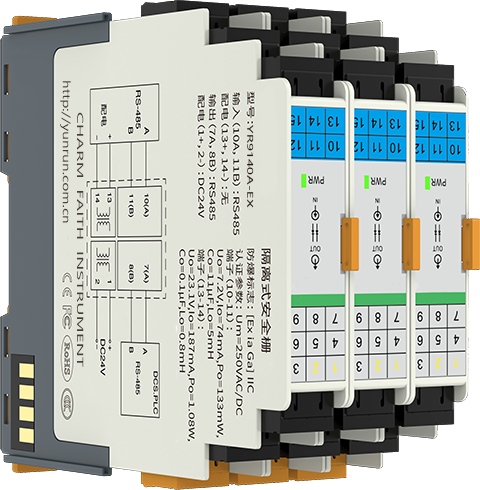

昌暉數字量安全柵型號
◆YR9140A-EX-232A-232A-□-N
危險區輸入RS232，安全區輸出RS232，傳輸控制方式為全雙工
◆YR9140A-EX-232A-485A-□-N
危險區輸入RS232，安全區輸出RS485(全雙工)，傳輸控制方式為全雙工
◆YR9140A-EX-485B-485B-□-N
危險區輸入RS485(半雙工)，安全區輸出RS485(半雙工)，傳輸控制方式為半雙工
◆YR9140A-EX-485A-485A-□-N
危險區輸入RS485(全雙工)，安全區輸出RS485(全雙工)，傳輸控制方式為全雙工
◆YR9140A-EX-485B-232A-□-N
危險區輸入RS485(半雙工)，安全區輸出RS232，傳輸控制方式為半雙工
◆YR9140A-EX-232A-232A-□-LP
危險區輸入RS232，安全區輸出RS232，浪涌保護，傳輸控制方式為全雙工
◆YR9140A-EX-232A-485A-□-LP
危險區輸入RS232，安全區輸出RS485(全雙工)，浪涌保護，傳輸控制方式為全雙工
◆YR9140A-EX-485B-485B-□-LP
危險區輸入RS485(半雙工)，安全區輸出RS485(半雙工)，浪涌保護，傳輸控制方式為半雙工
◆YR9140A-EX-485A-485A-□-LP
危險區輸入RS485(全雙工)，安全區輸出RS485(全雙工)，浪涌保護，傳輸控制方式為全雙工
◆YR9140A-EX-485B-232A-□-LP
危險區輸入RS485(半雙工)，安全區輸出RS232，浪涌保護，傳輸控制方式為半雙工
數字量安全柵特點
ⅡC防爆等級；符合EMC標準；數字量之間的全雙工或半雙工雙向通信；高可靠性、低功耗、長壽命
數字量安全柵技術性能
◆工作電源：20-35VDC
◆通道數：單通道
◆功耗：約2W(24VDC供電，5V/80mA時)
◆危險區輸入信號范圍：RS232(全雙工)、RS485(半雙工)、RS485(全雙工)
◆安全區輸出信號范圍：RS232(全雙工)、RS485(半雙工)、RS485(全雙工)
◆傳輸延時：≤10μs
◆傳輸控制方式：全雙工或半雙工(取決于輸入和輸出信號)
◆絕緣強度：本安端/非本安端2500VAC/1分鐘；非本安端間1000VAC/1分鐘
◆向現場儀表供電：數字量安全柵型號可向現場儀表提供1路5V(80mA)，6V(80mA)，9V(50mA)，12V(50mA)、24V(50mA)電源，電源電壓等級由用戶確定后生產
◆工作溫度：-20~60℃
◆相對濕度：35%-85%RH
◆貯存溫度：-40~80℃
◆產品結構：35mm導軌卡裝式，PC+ABS外殼材料，拔插式端子
◆外形尺寸：寬18.3×高113×深121mm
◆重量：150g
◆質保：60個月
數字量隔離式安全柵使用環境
◆安裝場所：數字量隔離式安全柵的周圍環境中不得有強烈震動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質
◆適用現場及設備：安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連，帶有RS23或RS485通訊接口設備
數字量隔離式安全柵浪涌保護特性(型號帶-LP的數字量安全柵)
◆最高連續工作電壓：30VDC
◆額定放電電流In：5kA(線對地、線對線)
◆依據標準：GB/T18802.21-2004
數字量隔離式安全柵安全防爆認證參數
◆國家防爆電氣產品質量監督檢驗中心(CQST)
◆防爆標志：[Exia Ga](ⅡC)
◆認證參數：
①端子(9和10之間)
Um=250VAC/DC；U0=17.85VDC；I0=314mA；C0=0.25μF；L0=0.16mH；P0=1.4W
②端子(13-15，14-15)
Um=250VAC/DC；U0=18VDC；I0=8mA；C0=0.25μF；L0=40mH；P0=36mW
數字量隔離式安全柵選型表
YR9140A-EX-①-②-③-④
①輸入信號類型
[232A]：RS232(全雙工)
[485A]：RS485(全雙工)
[485B]：RS485(半雙工)
②輸出信號類型
[232A]：RS232(全雙工)
[485A]：RS485(全雙工)
[485B]：RS485(半雙工)
③向現場儀表配電
[N]：不向現場儀表提供配電
[5]：5VDC/80mA配電
[6]：6VDC/80mA配電
[9]：9VDC/50mA配電
[12]：12VDC/50mA配電
[24]：24VDC/50mA配電
④輸入帶浪涌保護
[N]：不帶浪涌保護
[LP]：信號浪涌保護
數字量安全柵接線圖

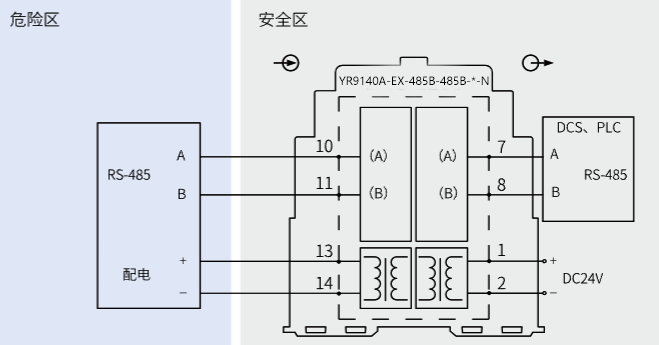

◆RS485(半雙工)隔離安全柵接線圖

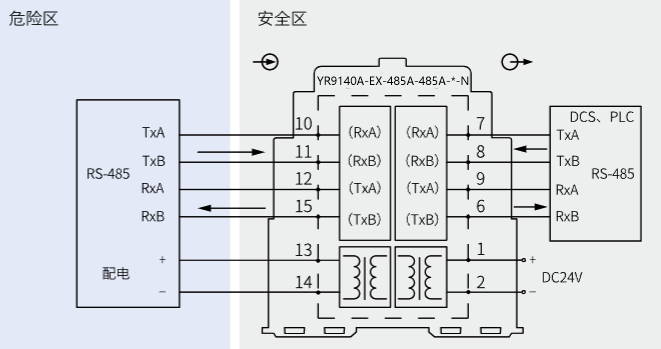

◆RS485A(全雙工)隔離安全柵接線圖
