技術規格
直流電源浪涌保護器型號：①直流24VDC浪涌保護器型號為YR9000PB-24-P；②直流48VDC浪涌保護器型號為YR9000PB-48-P
防護線數：2線
額定工作電壓Un(DC)：YR9000PB-24-P為24V；YR9000PB-48-P為48V
最大工作電壓Uc(DC)： YR9000PB-24-P為36V；YR9000PB-48-P為75V
直流電源SPD額定工作電流IL(DC)：5A
直流電源SPD額定放電電流In(8/20μs)：5kA
直流電源SPD最大放電電流Imax(8/20μs)：10kA
限制電壓Up(8/20μs)：YR9000PB-24-P為400V；YR9000PB-48-P為600V
響應時間tA：25ns
使用環境溫度：-40℃~80℃
直流電源SPD外殼防護等級：IP20
外殼材料/阻燃等級(UL94)：ABS阻燃
測試標準符合：GB/T18802.21-2014
防雷性能測試：上海市防雷中心防雷產品測試中心
24V和48V直流電源浪涌保護器原理圖
24V和48V直流電源SPD典型應用與接線

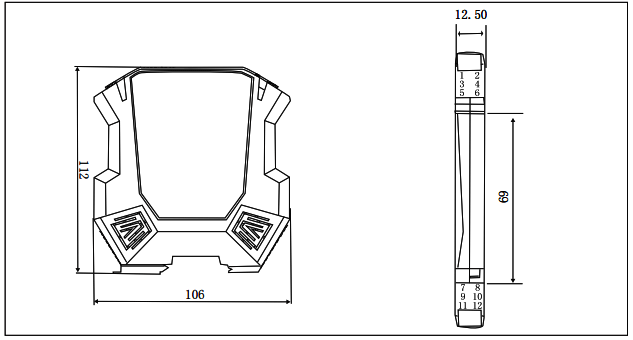

24V和48V直流電源浪涌保護器外形尺寸
