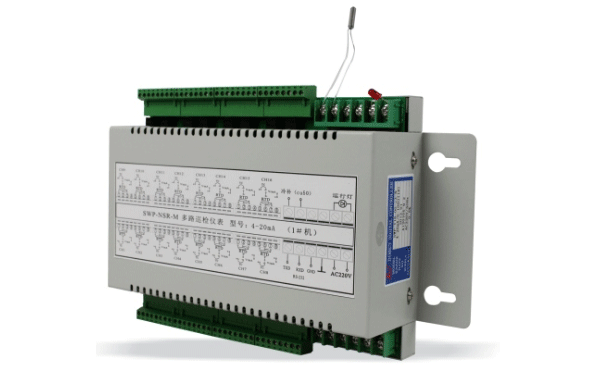

昌暉SWP-T16數據采集器可接受16路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集及數據傳送的全過程。SWP-T16數據采集器帶有串行通信接口，可與SWP-ASR-MD主機構成多路巡檢儀，也可以與上位機進行數據傳輸，構成多輸入回路檢測系統(tǒng)，實現記錄數據的集中管理。
SWP-T16數據采集器常見型號
SWP-T16-80-23-N(萬能信號輸入+RS485通信)
SWP-T16-80-08-N(Pt100信號輸入+RS485通信)
SWP-T16-80-09-N(Pt100.1信號輸入+RS232通信)
SWP-T16-80-03-N(K型熱電偶輸入+RS232通信)
SWP-T16-20-23-N(萬能信號輸入+RS232通信)
SWP-T16-20-08-N(Pt100信號輸入+RS232通信)
SWP-T16-20-09-N(Pt100.1信號輸入+RS485通信)
SWP-T16-20-03-N(K型熱電偶輸入+RS485通信)
主要特點
信號萬能輸入：17種信號可自由切換
輸入信號類型：熱電偶、熱電阻、0-5V、1-5V、0-10mA和4-20mA
使用環(huán)境：環(huán)境溫度0-45℃；相對濕度≤85%RH(避免強腐蝕氣體)
供電電壓：AC220V/50Hz或(SWP-T16數據采集器沒有電源開關，上電即進入工作)
功耗：≤5W
顯示方式：在SWP-ASR-MD多路巡檢儀主機或上位機軟件顯示
參數設定：SWP-T16數據采集器由SWP-ASR-MD多路巡檢儀主機或上位機軟件設置
通訊波特率：固定為9600bps

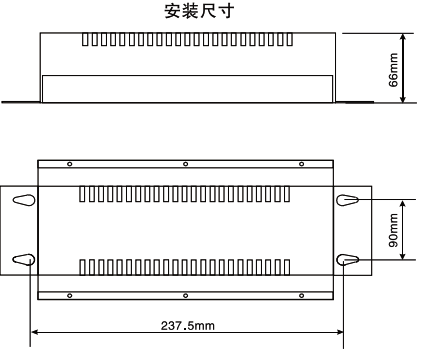

儀表尺寸：175×315mm(壁掛式安裝)

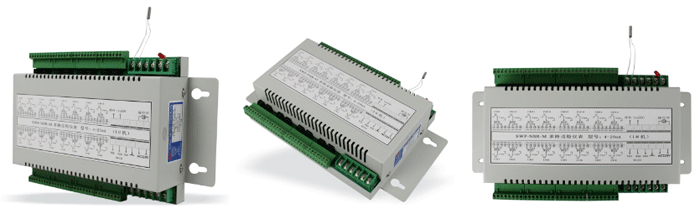

SWP-T16數據采集器外形

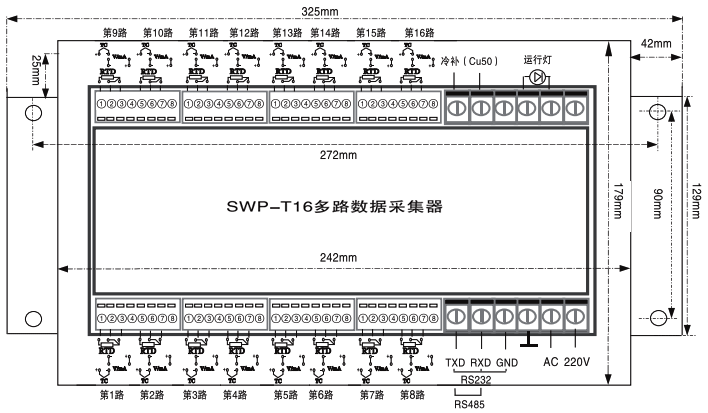

SWP-T16數據采集器接線圖
SWP-T16數據采集器選型表
SWP-T16-①②-③-④
①數據采集器通訊方式
[2]：RS232
[3]：RS485
②數據采集器變送輸出
[0]：默認無變送輸出
③輸入信號類型
[23]：萬能輸入(通過電路板撥盤和昌暉儀表制造有限公司通過的編程軟件完成信號類型及量程設置)
④其他功能
[N]：無其他功能
關于SWP-T16數據采集器的使用，建議大家看看《SWP-T16-80-23-N數據采集器如何使用》技術文章。
